CAMWorks ve SOLIDWORKS Cam’de 2,5 Unsur Tipleri
By Şeyda Mansıroğlu
CAMWorks ve SOLIDWORKS Cam’de 2,5 Unsur Tipleri

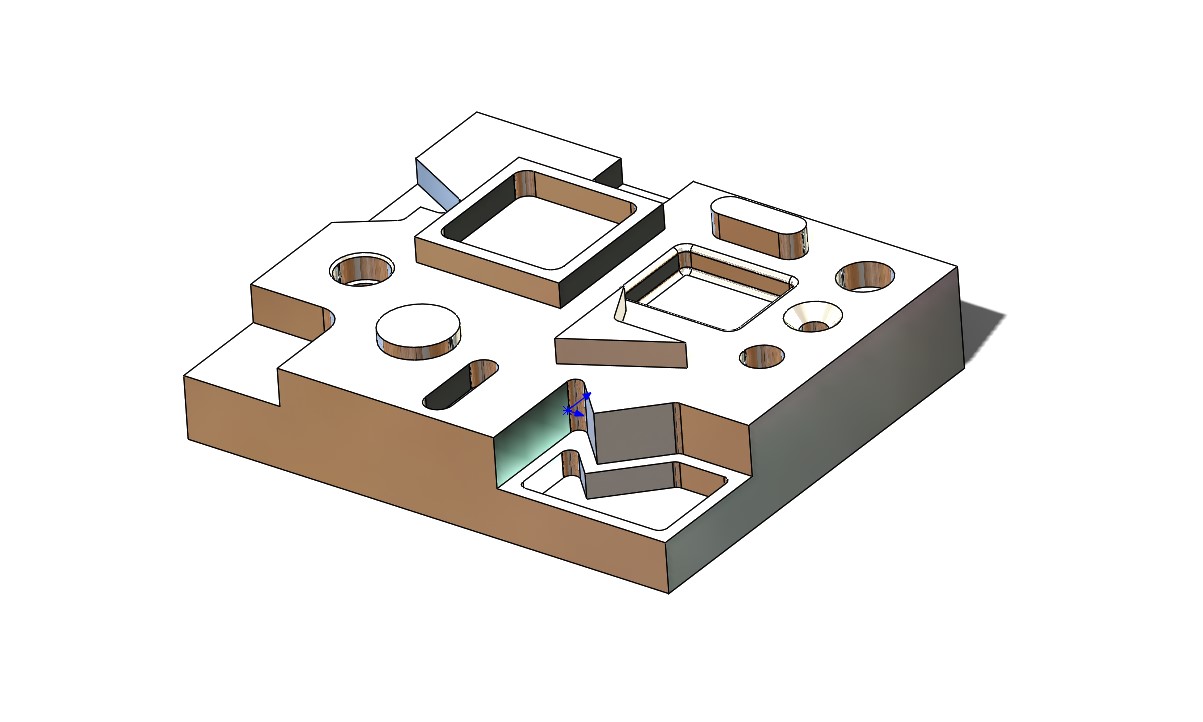

CAMWorks ve SOLIDWORKS Cam’de en çok kullanılan 2.5 eksen unsurları;
- Cep
- Yuva
- Köşe Yuvası
- Yükseltme
- Delik
- Açık Hücre
- Yüzey Özelliği
- Açık Profil
- Özelliğin Gravürünü Çıkar
1.Cep
CAMWorks ve SOLIDWORKS Cam’de en fazla kullanılan unsur çeşitlerinin arasındadır. İngilizcesi genellikle pocket ya da pocketting şeklinde kullanılır. Çoğunlukla boşaltma işlemlerinde kullanılır.
2.Yuva
Bu unsur tipimizi ise 3 kenarı kapalı, bir kenarı açık şekillerde kullanabilirsiniz. Cep unsuru ile yapıldığı takdirde takımınız açık kenardan dışarı çıkmaz ve takım rahat çalışamaz.

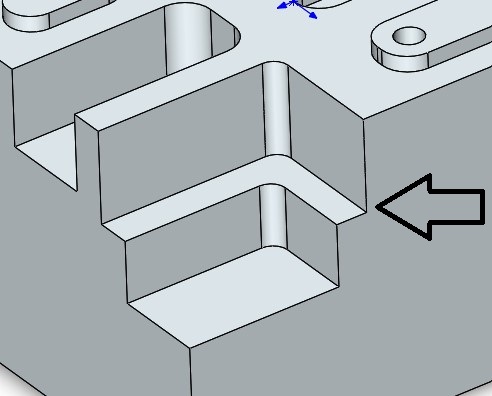

3.Köşe Yuvası
Genellikle 2 kenarı açık, 2 kenarı kapalı şekillerde kullanılan bir unsur tipidir. Program, takım yolunu bunlara bağlı olarak hazırlar.

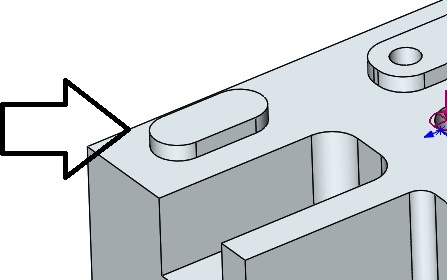

4. Yükseltme
Parçanızın kenarlarından talaş kaldırmak istiyorsanız kullanacağınız unsurların en başında gelir. Bu unsuru ayrıca ada olarak tabir ettiğimiz şekillerde de kullanabilirsiniz.
5. Delik
Unsurun isminden de anlaşıldığı gibi parça üstündeki delikleri tanımlamanıza yardımcı olur.

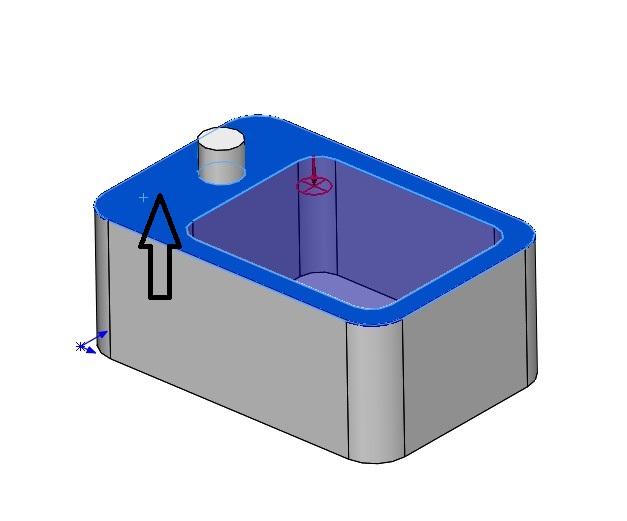

6. Yüzey Özelliği
Yüzey özelliği unsurunda ise seçmiş olduğunuz yüzeyde yüzey frezesi operasyonunu gerçekleştirebilirsiniz.

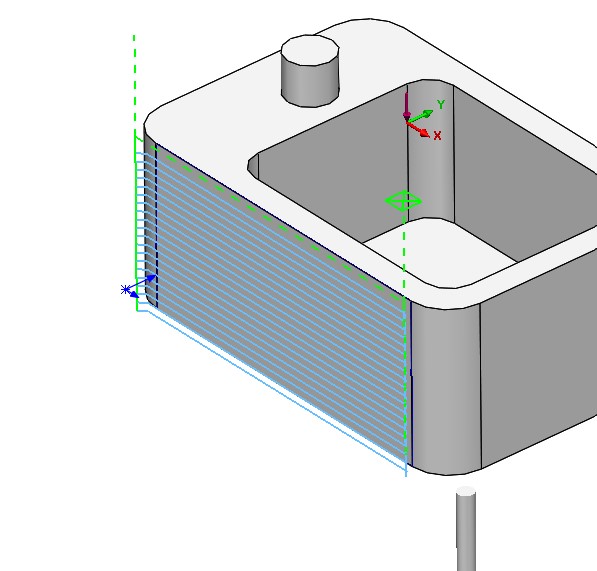

7. Açık Profil
Sadece seçmiş olduğunuz kenarlarda kontür ve temizleme işleme yapmak istiyorsanız açık profil unsuru bu operasyonlar için en iyi unsur olarak tanımlanabilir.

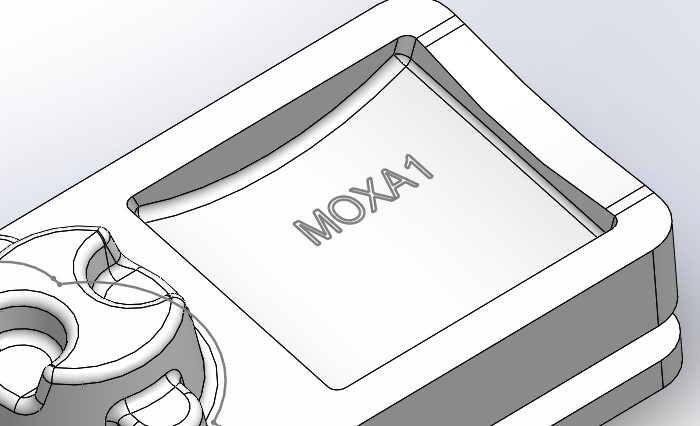

8. Özelliğin Gravürü
2.5 eksende oluşturduğunuz bu unsur ile 3 eksende sadece CAMWorks’te bulunan eğri izdüşümü operasyonu kullanılır. İsminden de anlaşılacağı gibi parçanız üzerinde bulunan yazı ya da figürleri parçanıza işlemenize yardım eder.
Bu unsurlar ile;
- Parça üzerinde çizim açıp kendi takım yollarınızı belirleyebilirsiniz. Elbette ki oluşturmak istediğiniz unsurun kuralları dahilinde yapabileceğinizi unutmayın.
- Otomatik unsur tanılama butonu ile unsurlarınızı program kendisi otomatik olarak oluşturur ve zamandan tasarruf edebilirsiniz.
Daha fazlası için teknik ekibimizden detaylı bilgi alabilirsiniz.
Hazırlayan: Uyg. Müh. Aykut Çakar
