SIMULIAWorks

SIMULIAWORKS Mesh Kabiliyetleri

By ABKTeknik

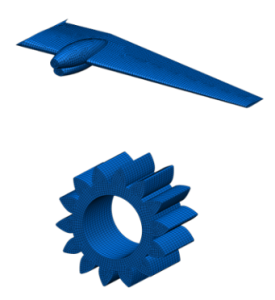

Bir sonlu eleman analizinde, iyi sonuçlar elde etmek için yüksek kaliteli mesh oluşturmak çok önemlidir. Yapının karmaşıklığına bağlı olarak, meshleme görevi genellikle iş akışında en çok zaman alan görevdir. Bu süreci kısaltmak ve kaliteyi arttırmak için 3DEXPERIENCE platformunda SIMULIAWORKS içerisinde birçok gelişmiş mesh araçları bulunmaktadır.

SIMULIAWORKS, gelişmiş mesh kabiliyetlerinin yanı sıra, karmaşık çarpışma analizleri, iş birliği araçları ve bulutta çözme gibi avantajları da vardır ve yüksek doğruluklu Abaqus teknolojisini kullanır.

simuliaworks mesh

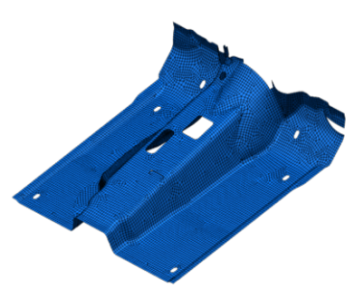

Yüzey Meshleme

Karmaşık yüzey geometrilerini üçgenler ve / veya dörtgen öğelerle meshlemenizi sağlar. Mesh’i manuel olarak kontrol etmek için gelişmiş bir araç seti mevcuttur.

Mevcut yüzey mesh araçları:

  • Octree triangle mesher
  • Surface triangle mesher
  • Surface quad mesher
yüzey meshleme

Katı Meshleme

3B mesh oluşturmak için 3 yaklaşım vardır.

  • Mevcut parçayı kullanarak direkt olarak meshleme
  • Solid mesh oluşturmak için yüzey mesh kullanma
  • Direkt hex- dominant mesh oluşturma (genelde cfd ve akustik uygulamalarında kullanılır)

Solid mesh oluşturmak için aşağıdaki araçlar mevcuttur.

  • Octree tetrahedron mesh
  • Tetrahedron mesh
  • Tetrahedron filler mesh
  • Partition hex mesh
  • Sweep 3d mesh
  • Hex-dominant meshing

Bunlardan bazılarının özelliklerini inceleyelim.

Octree Tetrahedron Mesher

3B geometrileri en hızlı ve basit bir şekilde meshler. Global mesh parametrelerini (eleman tipi, boyutu vb.) hızlıca tanımlayabilirsiniz ve lokal mesh tanımlanabilir. Mesh kalitesini arttırmak için gelişmiş global parametreler de tanımlanabilir. Octree algoritması parçanın içinden dışına doğru meshler.

simuliaworks mesh
Octree Tetrahedron Mesher

Sweep 3D Mesh

Sweep 3D mesh, mevcut bir yüzey mesh’ini bir kaynak yüzden hedef yüze süpürerek katı bir geometriyi mesh’lemenizi sağlar.

Bir süpürme ağı oluşturmak için, hacim bir üst (Hedef) ve bir alt (Kaynak) seçilmelidir. Üst ve alt yüzeyleri birleştiren eğrilere kılavuz eğriler denir. Kılavuz eğriler arasındaki yüzler, yanal kılavuzlar olarak adlandırılır.

Sweep 3D Mesh

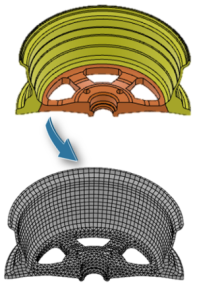

Partion Hex Mesh

Orta derecede karmaşık katılar, bir altıgen ağ ile doldurulabilen daha basit hacimlere manuel olarak bölünerek mesh oluşturulur. Bu komutu kullanmadan önce geometri “model preparation app” uygulaması ile hacimlere bölünmelidir.

Örnek verirsek:

Silindirik yüzey seçilerek jant 2 parçaya bölünür. Hex mesh atılacak yerler sarı ile atılamayan yerler turuncu ile belirtilir. Eğer hex mesh atamaz ise hangi mesh türünü atacağını belirtebilirsiniz.

Partion Hex Mesh

Hex-dominant Mesh

Öncelikli olarak hesaplamalı akışkanlar dinamiği (CFD) uygulamaları için kullanılır. Hex elemanlar, her bir eleman yüzünün karşısında paralel veya neredeyse paralel bir yüze sahip olduğundan, yükleri ve reaksiyon kuvvetlerini doğrusal olarak aktaran “tuğla” elemanlardır.

Nispeten basit modeller için, hex(altıgen) baskın bir mesh, neredeyse tamamen altı yüzlü elemanlardan oluşabilir. Model karmaşıklığı arttıkça, ağdaki altı yüzlü öğelerin yüzdesi tipik olarak azalır. Mesh’i oluşturmaya aşırı hesaplama kaynakları ayırmadan geometriyi doğru bir şekilde meshlemek için diğer 3B öğe türleri eklenir.

  • Tetrahedral
  • Pyramidal
  • Prismatic

Boundary Layers, bu özel mesh konfigürasyonu, viskoz ve ısı transferi etkileri nedeniyle boru duvarlarının ve diğer yapıların yakınında meydana gelebilecek önemli hız ve sıcaklık gradyanları gibi geçiş etkilerini yakalamak için kullanışlıdır. Katmanlar sınırdan uzaklaştıkça yoğunlukları azalır.

Hex-dominant Mesh

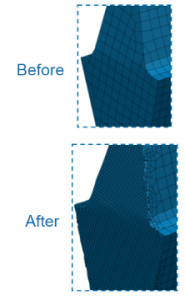

Mesh Düzenleme Seçenekleri

Yüzey meshlerde gelişmiş işlemler gerçekleştirmek için ek araçlar mevcuttur.

Mesh Editor ile şunları yapmanızı sağlayan araçlar mevcuttur:

  • Eleman silme
  • Mesh kalitesini iyileştirmek için optimize etme
  • Belirli alanları yeniden meshleme
  • Mesh manuel olarak sürükleyerek düzenleme
  • Düğüm ve eleman ekleme
  • Düğümleri hizalama
  • Elemanları ayırma
  • Düğümleri birleştirme
  • Eleman yönlerini çevirme
Mesh Düzenleme Seçenekleri
Mesh Düzenleme Seçenekleri

Mesh Kalite Analizi

Meshin kalitesi bir dizi kritere göre kontrol edilebilir ve analiz edilebilir. Bunları görüntülemek için 4 yöntem bulunmaktadır;

  • Statistics Curves
  • Worst Elements
  • Single Element Analysis
  • Criteria Editor

Kalite raporu iletişim kutusu, ağın kalitesi ve ağda bulunan eleman türleri hakkında bir rapor görüntüler.

Kalite sekmesi iyi, zayıf, kötü ve en kötü öğelerin sayısını ve yüzdesini görüntüler. Bağlantı sekmesi, düğümlerin sayısını, öğeleri ve öğelerin türünü görüntüler. Başarısız ölçütler sekmesi, meshin en düşük güvenilirlik bölümlerini tanımlayan ölçütleri listeler ve bunların uygulandığı öğeleri tanımlar.

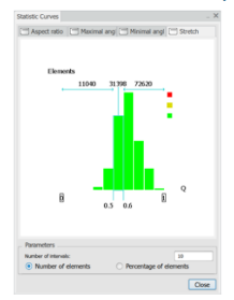

Statistics Curves

Mesh hakkındaki bilgileri çubuk grafikler biçiminde görüntüler. Her kalite kriteri ve ilgili bilgiler sekmeler arasında geçiş yapılarak elde edilebilir.

Statistics Curves

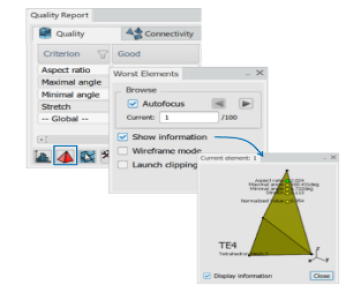

Worst Elements

Ağdaki en kötü öğeler, worst elements aracı kullanılarak taranabilir ve görselleştirilebilir.

Worst Elements

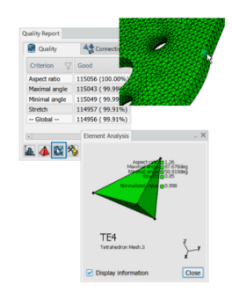

Single Element Analysis

Bu araç, belirli bir unsur hakkında bilgi almak için kullanılır. Elemanın kalitesiyle ilgili bilgileri içeren ayrı bir pencere açılır. Bir öncekinden farkı, bu aracı kullanarak ağdaki herhangi bir öğenin kalitesini kontrol edebilmenizdir.

Single Element Analysis

Quality Criteria Editor

Bu araç, ağı değerlendirmek için gereken kalite kriterlerini seçmenize olanak sağlar. Her bir kriteri tanımlayan parametreler düzenlenebilir. Abaqus element kontrol kriterleri önceden ayarlanmış olarak mevcuttur ve içe aktarılabilir.

Quality Criteria Editor
