SOLIDWORKS 2021’deki Yenilikler: Parçalarla Çalışma
By Şeyda Mansıroğlu
SOLIDWORKS 2021 zaten geniş kapasitede olan yeteneklerine Sac Levha, 3MF desteği ve Profiller de dahil olmak üzere birçok yenilikler sunmaktadır. Bu yenilikler hakkındaki bilgilerden bazı başlıkları sizler için hazırladık.
• Sac Levha – Kenar Flanş Kapasiteleri
Artık SOLIDWORKS 2021’de sac levha parçalarıyla çalışırken kenar flanşları, aşağıdaki resimde olduğu gibi büküm alanı gibi düzlemsel olmayan yüzeylerde ve eğimli kenarlarda da oluşturabilirsiniz.
Buradaki ön izleme, parça çevresinde kenar flanşının nasıl oluşturulacağını gösterir. Uzunluğu, açıyı, flanş uzunluğu boyutlandırma yöntemini ve flanş konumunu tanımlamaya yardımcı olmak için bilinen flanş özelleştirme araçları mevcuttur. Bu kenar flanşı özelliğini, detaylandırmalarda veya imalatta kullanılmak üzere, DXF olacak şekilde dışarı aktarım için hazırlarken düzleştirme komutunu kullanabilirsiniz.
Kenar flanşlar yapısal bütünlük için mükemmeldir ve ayrıca aşağıdaki resimde gösterilen kapakta olduğu gibi muhafaza ve koruma için de kullanışlıdır.
Uzak taraftaki kenar flanşı, bu navigasyon kontrol ünitesinin bileşenlerini korumalıdır. Tam düzenleme yetenekleriyle, iç bileşenleri güvende tutmak için flanşın yönünü ve açısını değiştirebilirsiniz.
Bu yeni kenar flanş özelliği, doğrusal olmayan kenarlar boyunca sert nervürler ve muhafazalar eklemek gibi sac levhalarda kullanılan birçok uygulamayı kullanabilmemiz için SOLIDWORKS 2021’in sac levha yeteneklerini genişletmektedir.
• Gelişmiş 3MF Desteği

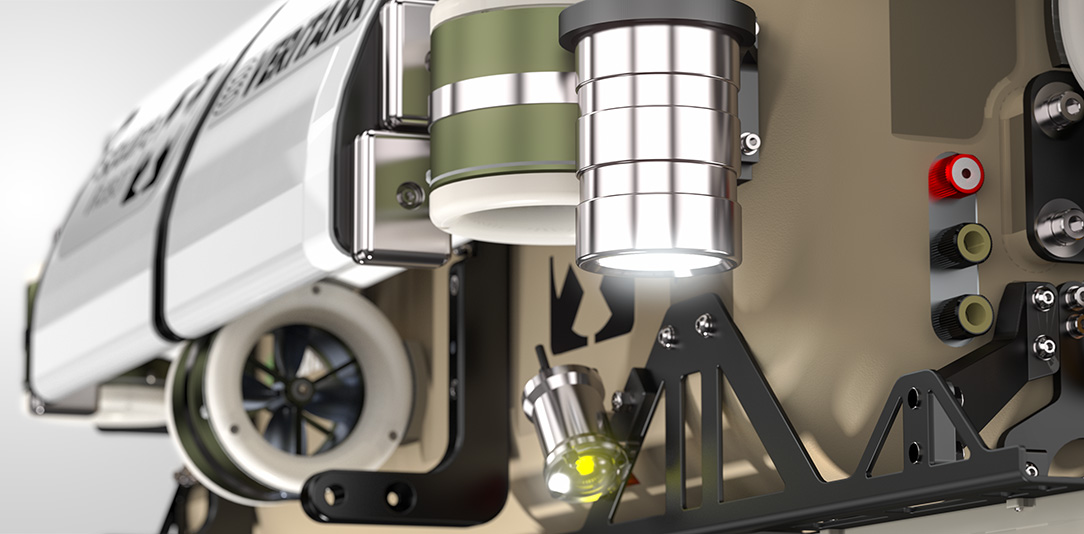

3MF dosyalarının dışa aktarılması ve içe aktarılması desteği SOLIDWORKS 2021’de daha da iyi olacak şekilde düzenlenmiştir. Artık renk, dokular ve şeffaflık dışa aktarmada destekleniyor ve bu bilgiler üretim veya diğer uygulamalar için kullanılmak üzere 3MF dosyasında saklanıyor. Örneğin, aşağıdaki görüntüdeki LED ışık çeşitli renkler, uygulamalı dokular ve şeffaflık içermektedir ve 3D olarak yazdırılması gerekmektedir.
Katmanlı üretim kapasitesi ve popülaritesi artmaya devam etmektedir ve SOLIDWORKS bu teknolojileri takip içerisine alarak benimsemeye devam etmektedir. SOLIDWORKS 2021’de 3MF dosyaları açılırken artık daha fazla görünüm desteklenmektedir. Doku ve saydamlığın yanı sıra yüzey ve köşe başına renklendirmeler, artık 3MF dosyalarını grafik gövdeleri olarak içe aktarırken görselleştirilebilir.
• Profiller – Köşe Hizalama
Profiller ortamında çalışırken çeşitli boyutlarda profil elemanlarının kullanılması yaygındır. Örneğin, aşağıdaki profil çerçevesinde gösterilen yatay borular 2 x 2 kare borular ve dikey borular 3 x 2 dikdörtgen borulardır.
Profillerde Kırpma / Uzatma aracı, köşe tipi için çeşitli seçeneklerle boruları birbirine kesmek için kullanılır. İki uç alın kesimi, bir borunun diğerine nasıl kırpıldığını belirler ve “açılı sonlandır” komutu, iki boru arasındaki açıyı ikiye bölerek eşit açılı bir köşe kesimi oluşturur. Bu borular farklı profillerde olduğundan eşit “açılı sonlandır” komutu istenen sonucu vermez.
SOLIDWORKS 2021’de köşe hizalamaları için yeni bir seçenek var, “Tam Köşe Hizalama“, tam da bunu yapıyor. Tüpleri, aynı hizada olacak şekilde düzeltir. Diğer dikey elemanlar aynalandığında, kalan elemanlarda bu düzenle aynı özelliklere sahip olacak şekilde güncellenir.
