SOLIDWORKS Çizimine Eklenen Resimden Katı Oluşturma
By Şeyda Mansıroğlu
SOLIDWORKS Çizimine Eklenen Resimden Katı Oluşturma
Öncelikle SOLIDWORKS açılış ekranından bir parça başlatarak başlayalım.
Unsur ağacımızdan “ÖN DÜZLEM” içerisinde bir çizim başlatalım.
Araçlar sekmesinden “Çizim Araçları” > “Çizim Resmi” adımlarını takip edelim.
Açılacak ekrandan eklemek istediğimiz resmi seçelim.
Çizim resmim karşıma ölçek çizgimle birlikte gelecektir. Daha sonrasında resmimi boyutlandırmak için ölçek çizgimi görseldeki gibi konumlandırıyorum ve ölçümü giriyorum.

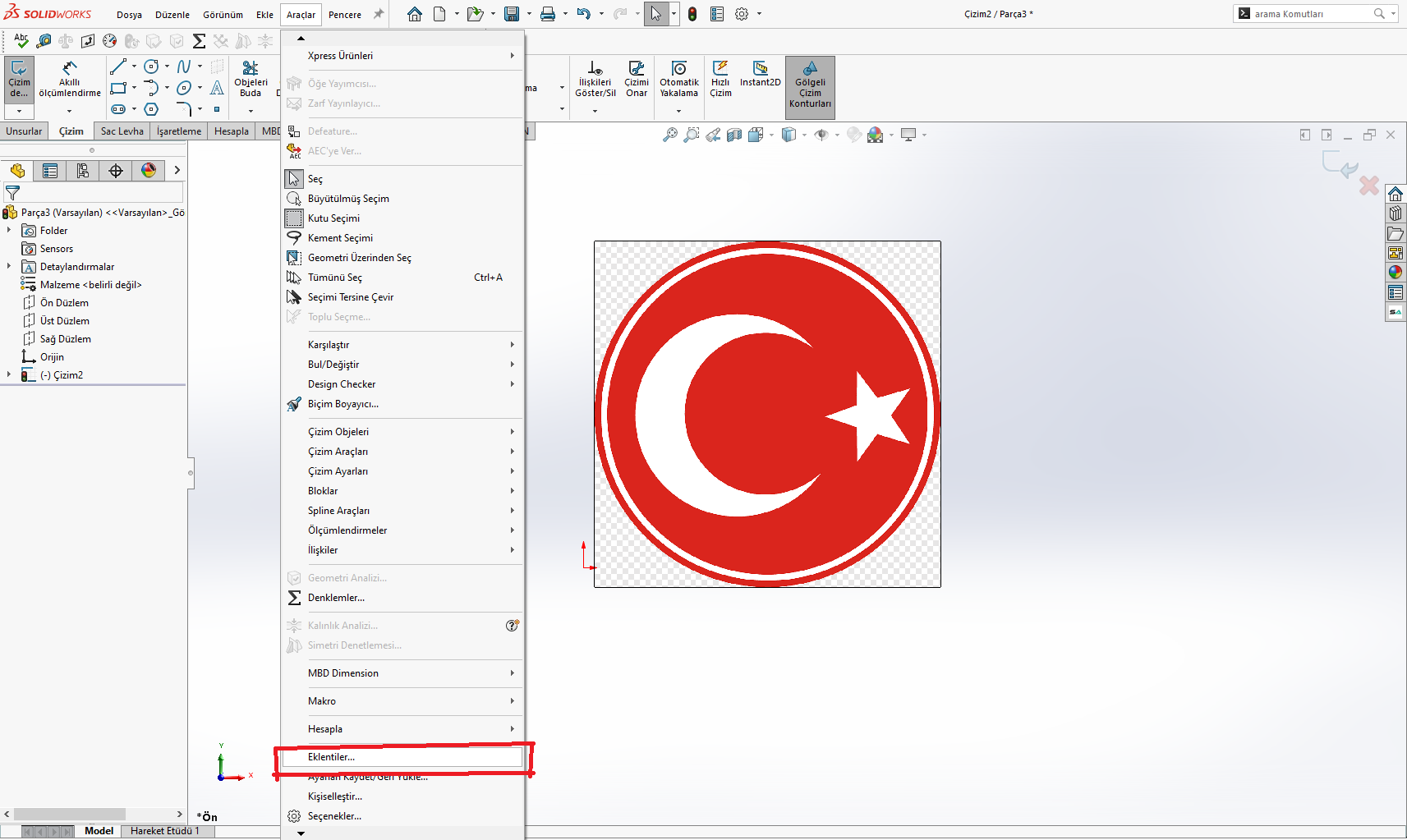

Şekillerimi belirlemek adına “ARAÇLAR” > “Eklentiler” adımlarını uygulayarak “Autotrace” eklentimizi aktif hale getiriyoruz.
Eklentimizi aktif hale getirdikten sonra “Çizim Resmi”mize çift tıklayarak sol tarafımızda açılan özellikler bölümünden “OK” işaretine tıklayarak eklentimize ulaşıyoruz.
Öncelikle resmimize bir defa tıklayarak sol tarafımızda açılan “Tarama ayarları” başlığının altından seçim aracımızı “Resim seçeneğini kullan” olarak seçiyoruz.
İmlecimizde oluşan çapa şeklindeki işareti resmimize bırakarak “Taramaya Başla” seçeneğine tıklıyoruz.
Unsur ağacımızda çizimimiz oluşmuş oldu.
Katı oluşturmak için “Ekstrüzyon ile katı oluştur” seçeneğine tıklıyoruz.
Unsur ağacından oluşturduğum “ÇİZİM1” çizimini seçerek oluşturmak istediğim katıma bir kalınlık belirliyoruz.
Resmi referans alarak oluşturmak istediğim katımı oluşturmuş oldum.
Hazırlayan: Uyg. Müh. Furkan KARASU
