SOLIDWORKS PDM Kasasında Toolbox Yönetme

SOLIDWORKS PDM içerisinde Toolbox yönetimi sağlayarak özellikle montaj dosyalarında bulunan bağlantı elemanlarında meydana gelen referans kayıplarının ve hataların önüne geçebilirsiniz.

İlk olarak SOLIDWORKS PDM içerisine “SOLIDWORKS Data” klasörünü kopyalayalım. Daha sonrasında “SOLIDWORKS Data” klasörünün üzerine fare ile sağ tıklayarak “Kasaya Gönder” eylemini gerçekleştirelim.

PDM Yönetim panelinden gerekli düzenlemeleri yapmamız gerekmektedir. Windows Başlat kısmına “Yönetim” yazarak PDM Yönetim panelini açalım.

Yönetim panelinde SOLIDWORKS sekmesi altında bulunan Toolbox ‘ı çift tıklayarak açalım.   İlk olarak “Kasadaki SOLIDWORKS Toolbox’ı yönet” seçeneğini seçelim.

Daha sonra “Toolbox ‘a erişirken şu öğeden alınan izinleri kullan” kısmından “Sistem yöneticisini (Admin)” i seçelim.

Kasa içerisine kopyaladığımız “SOLIDWORKS Data” klasörünü “Toolbox kök klasör yolu” olarak tanıtalım.

“İstemcilerin ‘Bu klasörü Toolbox bileşenleri için varsayılan arama konumu yap’ SOLIDWORKS Toolbox seçeneğini değiştirmesine izin ver” seçeneğini de aktif hale getirelim. Ardından “Tamam” seçeneğine tıklayalım.

Yukarıdaki ayarlamaları yaptıktan sonra SOLIDWORKS CAD içerisinden ayarlama yapmak gerekiyor.

“Sistem Seçenekleri”nde “Delik Sihirbazı/Toolbox”a tıklayalım. Buradan “Delik Sihirbazı ve Toolbox klasörü” konumu PDM ‘den seçelim ve ardından “Tamam” diyelim.

Konumu seçtikten sonra “Bu klasörü Toolbox bileşenleri için varsayılan arama konumu yap” seçeneğini de aktif hale getirelim. Bu seçenek sayesinde PDM içerisinde bulunan Toolbox klasörü referans alınacaktır.

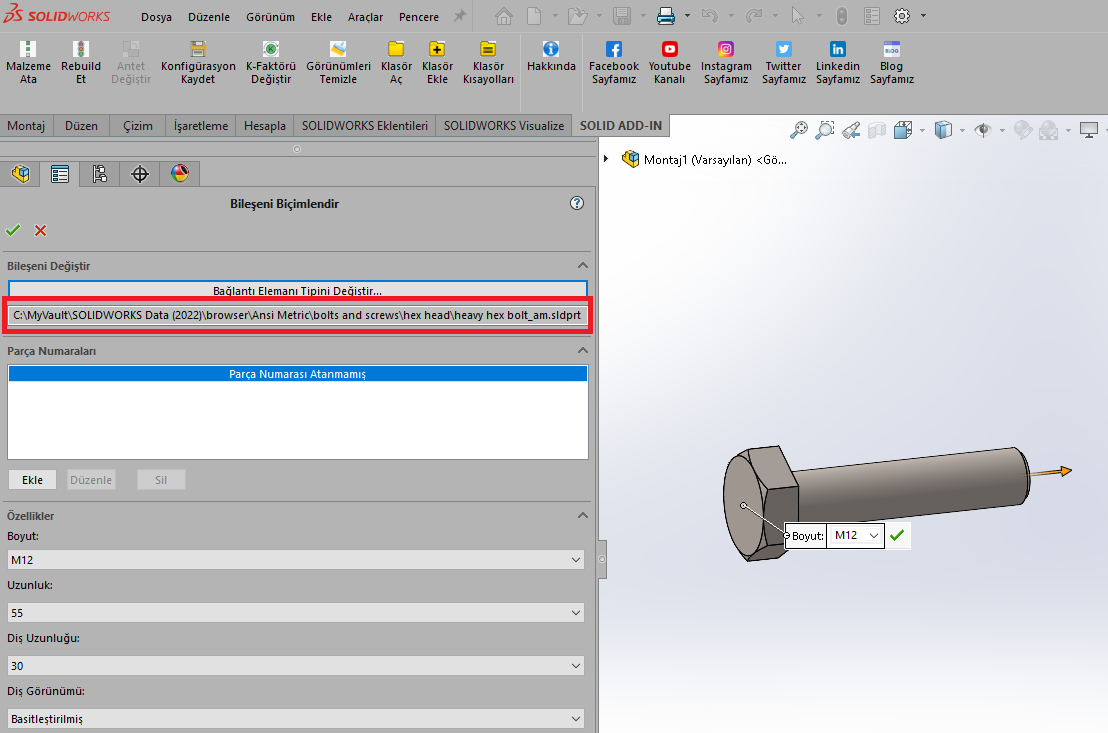

Bu düzenlemeleri yaptıktan sonra test amaçlı SOLIDWORKS CAD içerisinde bir montaj oluşturup Toolbox bileşeni ekleyelim. Referans olarak PDM içerisinden çalıştığımızı görüntüleyebiliriz.

Toolbox bileşeni SOLIDWORKS içerisine eklediğinde bileşenin nasıl oluşacağı ile ilgili ayarlamaları yapmak gerekmektedir.

Windows “Başlat” kısmına “Toolbox Ayarları 2022” yazalım ve ilgili uygulamayı çalıştıralım.

Açılan pencereden 3. Sekmeye gelerek “User Settings” kısmını tıklayalım. Burada üç ayrı seçenek göreceğiz.

Konfigürasyonlar Oluştur;

Yeni bir bağlantı elemanı boyutu kullandığınızda, bir konfigürasyon eklenir.

Parçalar Oluştur;

Yeni bir bağlantı elemanı boyutu kullandığınızda, bir parça dosyası oluşturulur. Bu seçeneği kullanırken “Create parts in this folder” kısmıdan “SOLIDWORKS Data” içerisine “Copied Parts” isimli bir klasör oluşturup seçerek yeni parçaların buraya kaydedilmesini sağlayabilirsiniz.

Ctrl+Sürükleme ile Parçalar Oluştur;

CTRL tuşuna basıp Toolbox’dan bir bağlantı elemanını sürüklediğinizde bir parça dosyası oluşturulur.

PDM kullanıcılarına “Parçalar Oluştur” seçeneğini kullanmalarını tavsiye ediyoruz. PDM içerisinde kasaya dosya ekleme izni olan kullanıcılar yeni bir bağlantı elemanı boyutu kullandıklarında belirtilen klasör içerisine bileşen kaydedilecektir.
