SOLIDWORKS Profil Ekleme
By ABKTeknik
SOLIDWORKS’ u bilgisayarınıza yüklediğinizde profil kütüphanesinde az sayıda profilin mevcut olduğunu görürsünüz. SOLIDWORKS’ un tüm standartları ve profilleri içermemesinin sebebi yükleme boyutudur. Bu nedenle SOLIDWORKS profilleri ücretsiz olarak kütüphaneye sonradan eklememize izin verir.

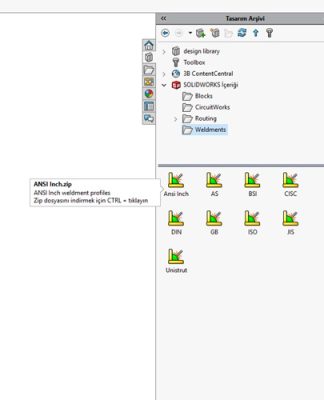

Ekranın sağ kısmında bulunan görev bölmesi üzerinden tasarım arşivi açılır. SOLIDWORKS Content > Weldments aşağıda gösterildiği gibi açılır. Burada tüm standartlar gözükmektedir. İstediğimiz standardı indirmek için Ctrl tuşuna basılı tutarak klasörün üstüne tıklanır. Böylece dosyayı indirerek istediğimiz yere kaydedebiliriz.
İndirme işlemi tamamlandıktan sonra sıkıştırılmış dosyaya çıkartma işlemi uygulanır. Çıkartılmış dosyaları doğru konuma atmanız gerekmektedir. Araçlar>Seçenekler’ den Sistem Seçenekleri sekmesi altında bulunan Dosya Konumları açılarak Şunun İçin Olan Klasörleri Göster altında bulunan Kaynak Profilleri seçilir. Aşağı kısımda kaynak profillerinin bulunduğu dosya konumu karşımıza çıkar.
Şimdi belirtilen dosya konumunu dosya gezginini kullanarak açalım. Çıkarttığımız dosyalar bu klasörün içerisine kopyalanıp yapıştırılır. Burada ANSI Inch profilleri eklendi. Bu işlemlerden sonra eklediğimiz profili Yapısal Elemanlar menüsü altında seçebiliriz.
PROFİL OLUŞTURMA
Eğer SOLİDWORKS içinde kendimiz bir profil oluşturup eklemek istersek açtığımız yeni parçayı Lib Feat Part(*sldlfp) biçiminde farklı kaydettikten sonra çizim yapılır.
Unsur ağacından çizimin üzerine sağ tıklayarak arşive ekle seçilir. Dosya yeniden kaydedilir. Dosya kapatılarak profillerin bulunduğu dosya konuma açacağımız yeni bir klasörün içerisine atılır.

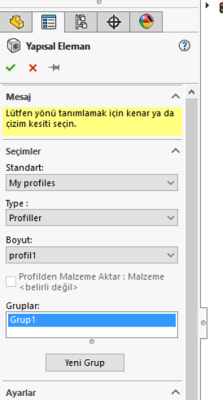

Böylelikle kendi oluşturduğumuz profili artık Yapısal Elemanlar menüsü altından seçebiliriz.
