SOLIDWORKS Sensörleri ile Tasarım Limitlerinde Kalın
By Şeyda Mansıroğlu
SOLIDWORKS içerisinde kullanışlı ve farkında olmadığımız birçok komut bulunmakta, sensörler ise sadece bunlardan bir tanesi. Sensörleri parçalar ve montajlar üzerine çalışmalarımızda kullanabiliriz. Eğer ki tasarım kriterlerimiz varsa, bunları otomatik olarak kontrol edebilmek adına sensörleri kullanmak bizlere kolaylık sağlayacaktır.
Farklı tasarım kriterlerimiz için sensörler kullanabiliriz. Peki bu sensörler neler üzerine olabilir?
- Simülasyon Verileri
- Kütlesel Özellikler
- Ölçüm
- Fiyatlandırma
- Sac Levha Sınırlandırma Kutusu
Simülasyon sonuçlarımıza dayalı bir kriter belirleyebiliriz.
Tasarımımızın kütle veya hacim değerlerine göre bir tanımlama yapabiliriz. Yani belirli bir değerin altında veya üstünde tasarım oluşturduğumuzda sensörün uyarı vermesini sağlayabiliriz.
Ayrıca parça ve montajımızdaki ölçülerimize, fiyatlandırma ve sac levha sınırlandırma kutularına göre de sensör atamaları yaparak tasarım esnasında kriterlerinizi takip edebilirsiniz.
Şimdi SOLIDWORKS üzerinde bu sensörleri nasıl kullanabiliriz bunu inceleyelim.
Bağlantı noktalarını ayarladığım bir tasarımımız var ve burada bazı tasarım kriterlerimiz bulunuyor.
Bu tasarım kriterlerimizin girişini unsur ağacındaki sensörler bölümünden uygulayabiliriz. Sensörler bölümüne sağ tıklayıp sensör ekle diyerek komut penceremizi aktif edebiliriz.

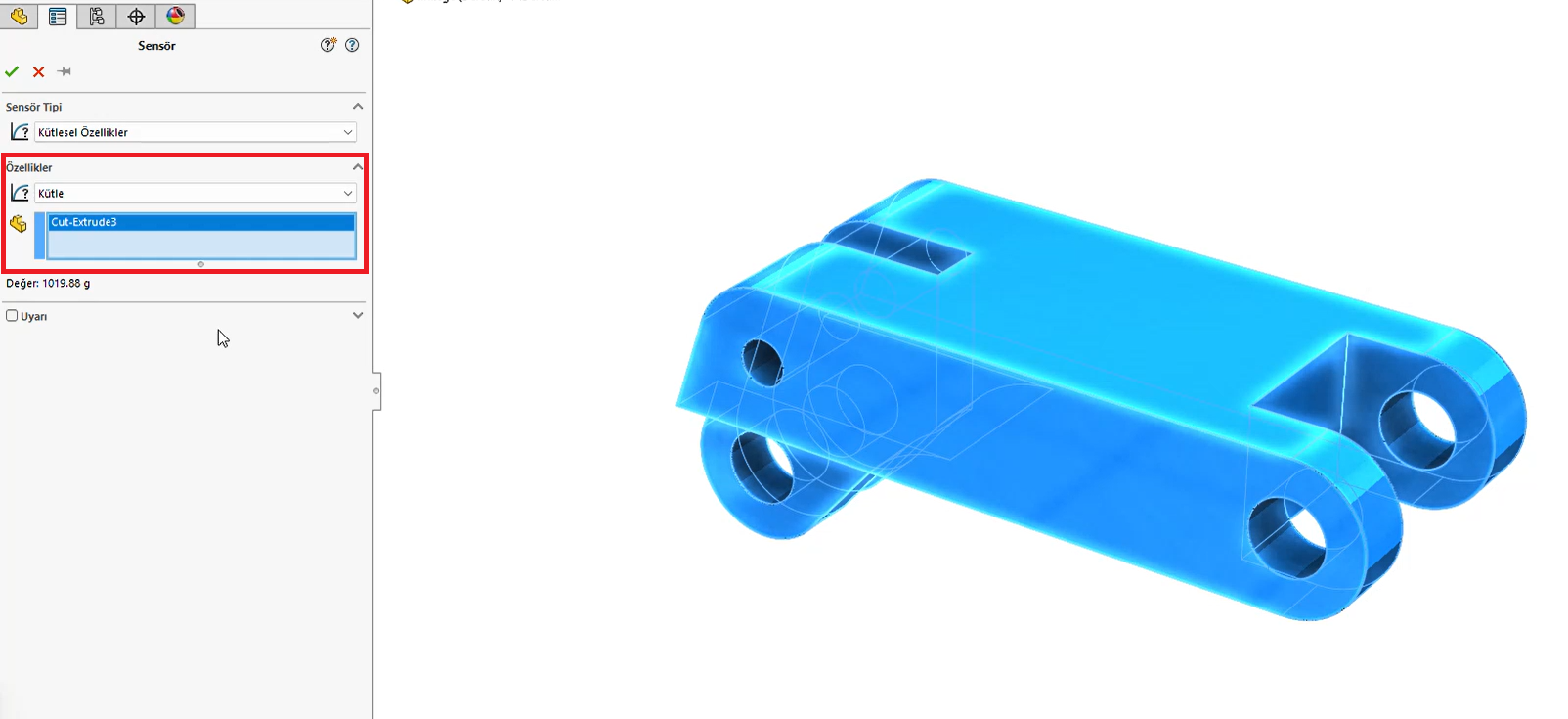

Açılan bölümde kütlesel özellik olarak parçanın kütlesi için bir kriterimizin olduğunu sensör olarak oluşturalım. Şu an parçamız 1000 gram üzerinde gözüküyor. Kırmızı ile işaretlediğimiz bölümde parçanın seçimini yapıyoruz.
Burada bir uyarı oluşturuyorum ve değerim 900 gramdan yüksek olursa bunun için beni uyarmasını istiyorum. Ardından bu sensörü onaylıyorum.
Görülebileceği üzere parça 900gram üzerinde olduğu için sensör uyarı veriyor.
Şimdi parçanın mukavemeti için bir sensör oluşturuyorum. Sensöre sağ tıklayıp yeni bir simülasyon sensörü ekliyorum. Burada parça üzerinde maksimum gerilme değerinin 200 MPa üzerinde olduğunda uyarı vermesini istiyorum.
Bir statik analiz etüdü oluşturuyorum ve yürütüyorum. Sonuçlarımın yüklenmesinin ardından modele geçiş yapıyorum.
Modele döndüğümde sensörlerimi kontrol ediyoruz. Ağırlık olarak 900 gram üstündeyim, mukavemet olarak belirlediğim 200 MPa altında olduğumuz için sensörümüz uyarı vermiyor.
Tasarımda bazı değişiklikler yaptık. Parçada hafifletme işlemleri için bazı iç boşaltma unsurları oluşturdum. Sensöre baktığımızda 900 gram altında bir sonuç elde ettim. Ancak bu tasarım aradığım gerilme değerlerinin altında kalacak mı bunu görmemiz de gerekiyor. Analizi yeniden kontrol etmek için simülasyon etüdüne geçiş yapıyorum ve sınır koşullarını değiştirmeden analizi yürütüyorum.
Sonucumu kontrol ettiğimde 200 MPa geçtiğini görüyorum ve sensörüm de bu noktada beni uyarıyor.
Parçamın mukavemetini arttırmak için bir iç boşaltma unsurunun boyutunu 10mm’den 7mm’ye düşürüyorum. Statik analiz etüdüne giriyorum ve analizi yürütüyorum. Sensörlere baktığımızda ikisi de tasarım kriterlerime uygun gözüküyor, herhangi bir uyarıya düşmemiş.
SOLIDWORKS içerisinde sensörler ile bunun gibi birçok çalışma gerçekleştirerek tasarımlarınızı limitler içinde tutabilirsiniz.
Hazırlayan: Uyg. Müh. Batuhan BULUT
