SOLIDWORKS Simulation Statik Analiz’de 2B Sadeleştirme

By Şeyda Mansıroğlu

SOLIDWORKS Simulation, mühendislerin ve tasarımcıların ürünlerinin performansını analiz etmelerine ve optimize etmelerine yardımcı olan güçlü bir simülasyon aracıdır. Ancak, bazen çok karmaşık modeller veya büyük montajlar analiz edilirken, hesaplama süresi uzayabilir ve kullanıcıların verimliliğini azaltabilir. Bu nedenle, SOLIDWORKS Simulation’da 2B sadeleştirme yöntemlerinin kullanımı, hesaplama süresini kısaltmak ve analiz sonuçlarını hızlı bir şekilde elde etmek için önemlidir.

SOLIDWORKS Simulation, statik, termal ve doğrusal olmayan etütler için 2B analiz yapabilme özelliği sunar. Bu özellik, FEA analizi yapmak için gereken hesaplama kaynaklarında büyük bir azalma sağlar. Bu makale, statik çalışma modülleri için mevcut olan üç farklı 2B basitleştirme analiz türünden bahsedecek ve basitleştirme yapılmış ve yapılmamış analiz sonuçlarını karşılaştıracağız. Bu şekilde, analiz yapmak için daha az kaynak kullanarak doğru sonuçlar elde edebilirsiniz.

2B Sadeleştirme Seçeneği Nerede?

Yeni etüde sekmesine tıkladıktan sonra Static Etüdünün iletişim penceresinin altında, ‘’2B Sadeleştirmeyi Kullan’’ seçeneğini işaretleyin.

Daha sonrasında bizi toplamda 3 farklı 2B basitleştirme analiz türleri karşılıyor.

  • Düzlem Gerilimi
  • Düzlem Birim Uzaması
  • Eksene Simetrik

Düzlem Gerilimi

Bu basitleştirme tekniği, ince geometriye sahip modeller için uygun bir yöntemdir. Kesit düzlemine normal olan yüklerin tanımlanmadığı durumlarda, stres değerleri kesit düzlemine dik olarak değişmez. Bu yöntem, ince modellerin analiz edilmesinde kullanılabilir.

2B sadeleştirme aktif hala getirdikten sonra ‘’Düzlem gerilmesi (1)’’ seçeneğine tıklıyoruz. Ardından ‘’2’’ ile gösterilen kesit düzlemini parça üzerinden tanımlıyoruz. Daha sonra ‘’3’’ ile gösterilen kesit derinliğimizi yani parçamızın uzunluğunu tanımlıyoruz.

Ardında parçamızın sınır koşullarını tanımlayarak etüdü yürütmeye hazır hale getiriyoruz.

Düzlem Birim Uzaması

Bu basitleştirme tekniği, uzun bir mesafe boyunca kesit düzleminin her iki yanına uzanan modeller için uygundur. Kesit düzlemine normal yük uygulanmadığı için, stres değerleri kesit düzlemine normal olarak değişmez. Bu yöntem, uzun bir plakanın analizi gibi durumlarda kullanılabilir.

2B sadeleştirme aktif hala getirdikten sonra ‘’Düzlem birim uzaması (1)’’ seçeneğine tıklıyoruz. Ardından ‘’2’’ ile gösterilen kesit düzlemini parça üzerinden tanımlıyoruz. Daha sonra ‘’3’’ ile gösterilen kesit derinliğimizi yani parçamızın uzunluğunu tanımlıyoruz.

Kesit düzlemi ve Kesit derinliğini tanımladık. Ardından sınır koşullarımızı girerek etüdümüzü yürütebiliriz. Yürütmeye hazır hali alt taraftaki görselde görünmektedir.

Eksene Simetrik

Bu sadeleştirme tekniği, 360 derece simetriye sahip olan döndürülmüş geometrilerden oluşan modeller için uygun bir yöntemdir. Bu yöntem sayesinde, simetrik bir parçanın analizi, geometri, fikstürler ve yüklerin bir eksen etrafında simetrik olması nedeniyle daha kolay hale gelir.

Görüldüğü üzere parçamız içi boş simetrik bir parçadır. Parçamızı 2B basitleştirerek analize hazır hale getirelim.

2B sadeleştirme aktif hala getirdikten sonra ‘’Eksene simetrik (1)’’ seçeneğine tıklıyoruz. Ardından sol tarafta belirtilen Kesit düzlemi ve simetri eksenini belirtmemiz gerekmekte. Kesit düzlemi için ön düzlem, Simetri ekseni içinde daha önceden tanımladığım modelimin ortasından geçen eksenimi seçiyorum. Onayladıktan sonra Modelimi basitleştirmiş ardından sınır koşullarımı tanımlayarak etüdümü hazır hale getirmiş olacağım. İşlemlerin tamamlanmış hali şekilde görünmektedir.

Karşılaştırma

Şimdi sıra 2B basitleştirme kullanmadan ve kullandıktan sonraki analiz sonuçlarına, çözüm sürelerini, düğüm sayısını, eleman sayılarını ve serbestlik verilerini karşılaştıralım.

Göründüğü üzere 2 analizin von Mises değerlerinin farkları göz arda edilebilecek düzeyde. Bir de çözücü değerlerine bakalım.

2B Sadeleştirme yapılan modelin çözücü değerleri

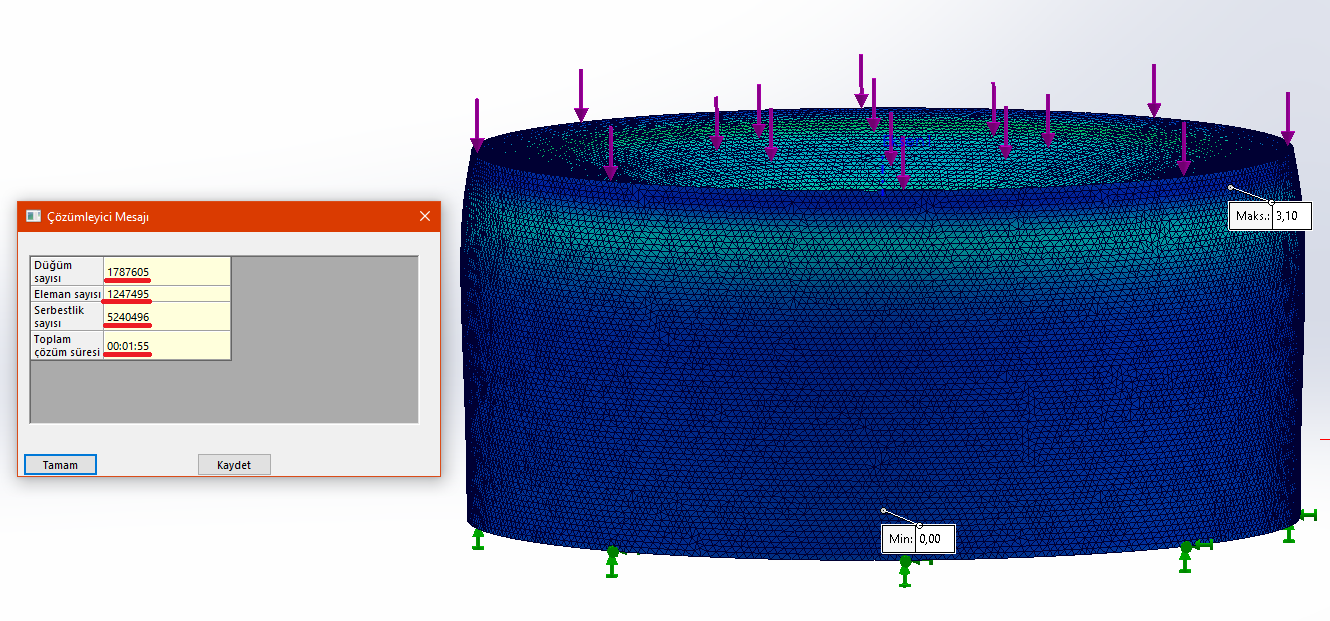

2B Sadeleştirme yapılmayan modelin çözücü değerleri

Görseller ’de göründüğü gibi çok fazla farklarımız mevcut fakat analiz sonuçlarımızın farkları kabul edilebilir düzeyde. O yüzden 2B sadeleştirmeyi, yapabileceğimiz modellerde yapmamızı şiddetle tavsiye ederim. Bu özelliğimiz bizlere ciddi seviyelerde zaman kazandırmaktadır.

Hazırlayan: Ahmet Said Tüfekçi
