SOLIDWORKS Toolbox içerisindeki parçalar, montajlarınızda kullanıldığında özel bir işaret ile işaretlenir.
Bu işaret, SOLIDWORKS’un bu parçaların Toolbox içinden geldiğini tanımasını ve referanslarını Toolbox kütüphanesinde tutmasını sağlar.

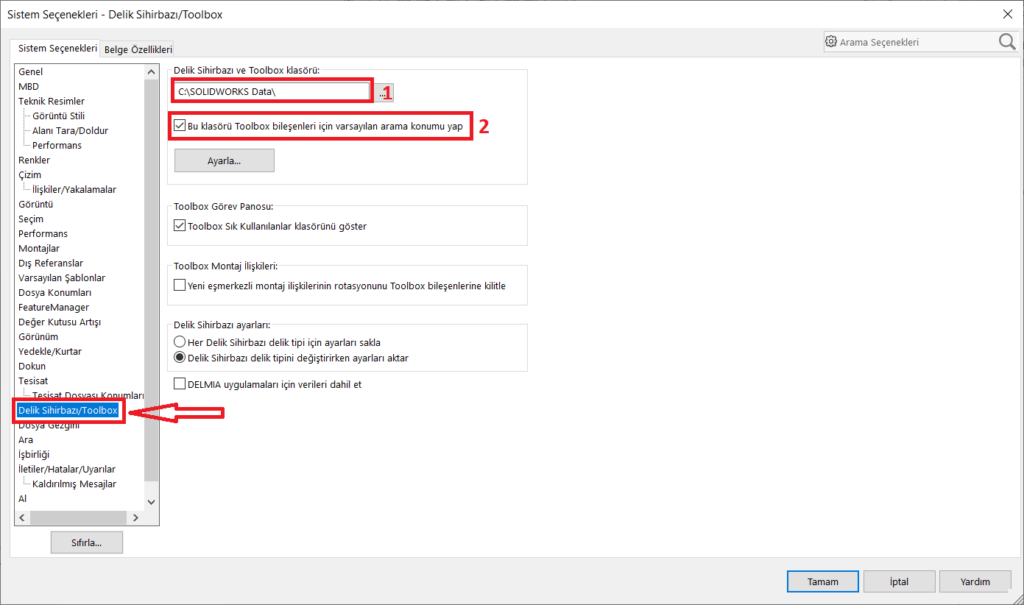

Bu referans yönetimi aşağıdaki şekilde gerçekleşir: SOLIDWORKS sistem ayarları içerisinde Delik Sihirbazı/Toolbox bölümünde, aşağıdaki resimde 1 numara ile gösterilen konumda, tüm Toolbox dosyaları ve veri tabanı saklanır. SOLIDWORKS, varsayılan olarak Toolbox bileşenlerini bu alanda oluşturur ve bu konumdan montajlarınıza eklenen parçalara referans verir. Ayrıca 2 numaralı kısımda gösterilen;
“Bu klasörü Toolbox bileşenleri için varsayılan arama konumu yap” veya “Make this folder the default search location for Toolbox components” seçeneği, her kurulumda varsayılan olarak seçili gelir.
Bu seçenek, SOLIDWORKS’un montajlarınıza eklediğiniz parçaları otomatik olarak bu belirtilen klasörde aramasını sağlar. Bu da, parçaları düzenlediğinizde veya değiştirdiğinizde SOLIDWORKS’un bu değişiklikleri Toolbox veri tabanında tutmasını ve tüm projelerinizde tutarlılığı sürdürmesini sağlar. Böylece, projelerinizdeki Toolbox bileşenlerini yönetmek ve güncellemek daha kolay ve etkili hale gelir.

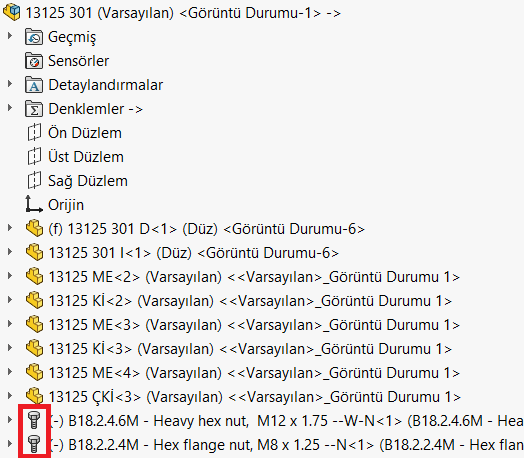

Toolbox içerisinden bir parça oluşturup, bunu kişiselleştirip paylaşımdaki bir klasöre farklı kaydedelim. Bu parça Toolbox içerisinden oluşturulduğundan dolayı civata şeklindeki özel işarete sahip olarak gelecektir.
Sonrasında yukarıdaki 2 numaralı seçeneği aktif olan bir kullanıcı bu montajı açtığında, SOLIDWORKS oluşturmuş olduğunuz bu dosyayı ağ konumundan değil, C:\SOLIDWORKS DATA klasöründe yeniden oluşturup buradan çekecektir.

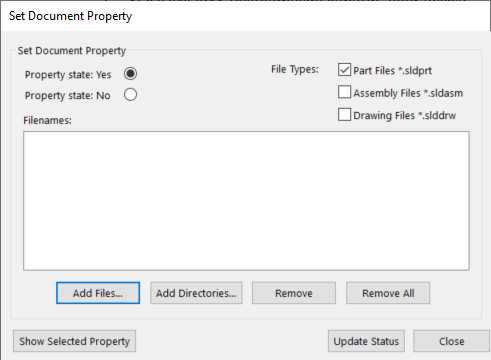

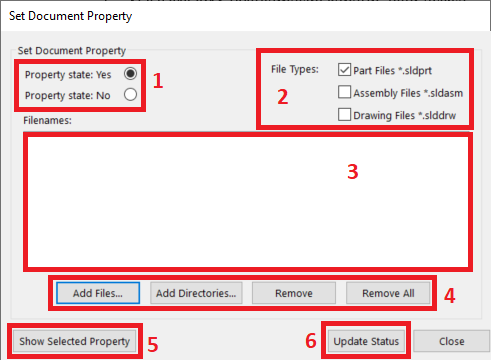

Toolbox tanımlı parçalardan bu işareti kaldırmak veya normal olarak çizilmiş parçaları Toolbox parçaları olarak atamak için aşağıdaki aracı kullanabilirsiniz.. Bunun için;
SOLIDWORKS uygulamasını kapatın, eğer açıksa.
Hazırlayan: Uyg. Müh. Onur VAROL
