SOLIDWORKS Yüzey Budama Tipleri: Standart Ve Mutual
Yüzey modelleme ve katı modelleme birbirinden farklı iki modelleme tipidir. En büyük farklılıklarından biri ise katı model oluştururken iki katı model arasındaki örtüşen alan var ise varsayılan olarak otomatik olarak kaldırılır. Ancak yüzey modelleme de aynı durum söz konusu değildir bu durumu ortadan kaldırmak için manuel olarak budamamız gerekir. Yüzeyler, başka bir yüzeyle, düzlemle veya bir çizimle kesiştikleri yerden kırpılabilir. İki tip SOLIDWORKS kırpma tipi vardır Standart Ve Mutual(Karşılıklı) bu makalede bunları inceleyeceğiz.
Standart Budama
Standart budama tipi, kırpma aracı olarak tek bir yüzeyin, düzlemin veya bir çizimin kullanıldığı yerdir.
Aşağıdaki örnekle Standart Budama mantığını anlamaya başlayalım. Bu örnekte 2 adet yüzey mevcut olarak görüyoruz iki ucu açık dairesel yüzey ve bir dikdörtgen yüzey. İstediğimiz sonuç dairesel yüzeyin dışındaki düzlemsel yüzeyi çıkarmak ve alanı daire için bir taban olarak içeride tutmak olarak belirleyelim.
Kırpma komutunu kullanırken, hangisinin seçilmesi kolaysa, neyi tutmak veya kaldırmak istiyorsak bunu komutun içinden sağlayabiliriz.
Bu örneğimizde kolay olarak görünen dairesel yüzeyin dışındaki düzlemsel yüzeyi budamak olarak görüyoruz.
Başka bir Standart Kırpma örneği, bu kez bir yüzeyi kırpmak için bir çizim kullanıldığını görüyoruz çizimin dışında kalan bölgelerin budandığını ve istediğimiz yüzeyi elde ettiğimizi görüyoruz.
Çizimle budama işlemi yaparken 3 seçenek kullanabiliriz. Bunlar Natural(Doğal), Linear(Doğrusal) ve Split All(Tümünü Böl). Doğal ve Doğrusal seçenekleri yalnızca, budama komutu budanacak yüzeyi tamamen kesmediğinde devreye girer.
Burada, bir yüzeyi kırpmak için çizim kullanan ve çizimin altındaki alanı kaldıran bir örnek verilmiştir.
Linear seçeneğine baktığımızda uç noktalarını doğrusal olarak kenarlara uzadığını ve bir budama işlemi olduğunu görüyoruz.
Natural seçeneğimizde uç noktaların kenarlara teğet olarak uzadığını ve bir budama işleminin olduğunu görüyoruz.
“Split All” seçeneği, kırpılan yüzeyde her yüzey kenarlarının bir sınır koşulu oluşturarak nasıl budama yapacağımızı belirlememize yardımcı olur. Aşağıdaki örneklerimizde bunu daha netbir şekilde göreceğiz “Linear” seçeneğindeki budama şeklimizle “Split All” seçeneğindeki budama farkını daha net kavramış olacaksınız.
“Splitt All” seçeneğimizi etkinleştirmediğimiz zaman 2 bölge anlaşılıyor ve budama yalnızca bu iki yüzeyde gerçekleşebilir.
“Split All” seçeneğimizi etkinleştirdiğimiz zaman 4 bölgenin etkinleştiğini ve bu 4 ayrı bölge için budama yapabileceğimizi görüyoruz.
Mutual(Karşılıklı) Budama

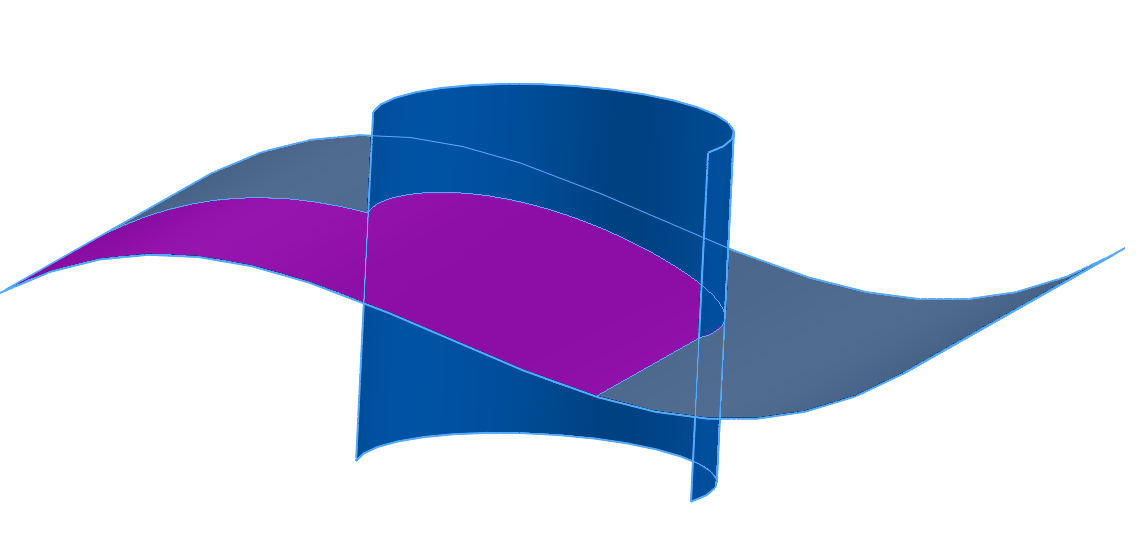

Mutual kırpma tipi, birden fazla yüzey modeli gerektiğinde kullanılır. Aşağıdaki örnekte düzlemsel bir yüzeyin, dairesel bir yüzeyin ortasından geçtiği bir örnek görüyoruz. İki ucu açık dairesel yüzey ile bu yüzeyin altında bir düzlem görüyoruz. Bu kırpma modelinde standart budama seçeneğini seçmek bunu başaramaz. Her iki yüzeyi de kırpma araçları olarak seçmemiz ve neyi tutmak veya kaldırmak istediğimizi seçmemiz gerekir.
Ön izleme seçenekleri, kırpma işleminin sonucunun ne olacağını anlamada çok yardımcı olacaktır. Neyin dahil edildiğini, neyin hariç tutulduğunu veya her ikisini birden gösterebiliriz
