SOLIDWORKS’de Oluşturulan Konfigürasyonlara Farklı Renk Görünümleri Eklemek
Konfigürasyonlar nedir?
Konfigürasyonlar, tek bir belgenin içerisinde bir parçanın veya montaj modelinin birden çok varyasyonunu oluşturmanızı sağlar. Konfigürasyonlar farklı ölçümlendirmelere, bileşenlere veya diğer parametrelere sahip model aileleri geliştirmek ve yönetmek için kullanılabilecek kolay bir yöntem sağlar. Yani en basit haliyle konfigürasyonlar; kullanıcıya tek bir parça dosyası içinde birden çok parça yinelemesi oluşturarak geometriyi değiştirme imkanı sağlar.
Konfigürasyonlara nasıl farklı renk görünümleri atanır?
Konfigürasyonlar tasarım karmaşıklığı ve çeşitliliği arttıkça kontrol etmesi zor bir hal alır. SOLIDWORKS’de çalışmalarınızı gerçekleştirirken oluşturmuş olduğunuz konfigürasyonlara farklı renk görünümleri vererek konfigürasyona özel bir renk kimliği oluşturabilirsiniz. Bu şekilde aktif olan konfigürasyonu daha efektif şekilde hakim olarak çalışmalarınızı hızlandırabilirsiniz. Bu şekilde çalışmak verimliliğinizi arttırmak için oldukça etkili olabilir.
Adımlar:
1- Daha önceden oluşturmuş olduğunuz konfigürasyonları açınız. Çalışmamızda 3 farklı konfigürasyonu baz alarak ilerleyeceğiz.
2- Çalışma sayfanızın sol alt kısmında bulunan “Görüntü Durumları” kısmına gelerek varsayılan olarak gözüne görüntü durumunuzun üzerine sağ tıklayınız. Açılan sekmelerde “Özellikler” seçeneğini seçiniz.
3- Açılan “Görüntüleme Durumu Özellikleri” penceresindeki “Gelişmiş Seçenekler” sekmesinin altındaki “Görüntüleme durumlarını konfigürasyonlara bağla” seçeneğini açıyoruz.
NOT: Bu yaptığımız işlem parça görünümünde yapacağımız değişikliklerde oluşturulan her görüntüleme durumunu bağımsız olarak oluşturmayacak, mevcut olarak aktif olan konfigürasyonumuza tanımlayacaktır.
4- Daha sonra renk tanımlaması yapacağımız konfigürasyonu aktif hale getirerek parçamızın üzerine sağ tıklıyoruz.
Açılan sekmelerde “Görünümler” seçeneğine tıklayarak görünümü uygulayacağımız yüzeyi, unsuru, katı gövdeyi veya parçayı seçiyoruz. Biz çalışmamızda parça görünümüne renk atacağız.

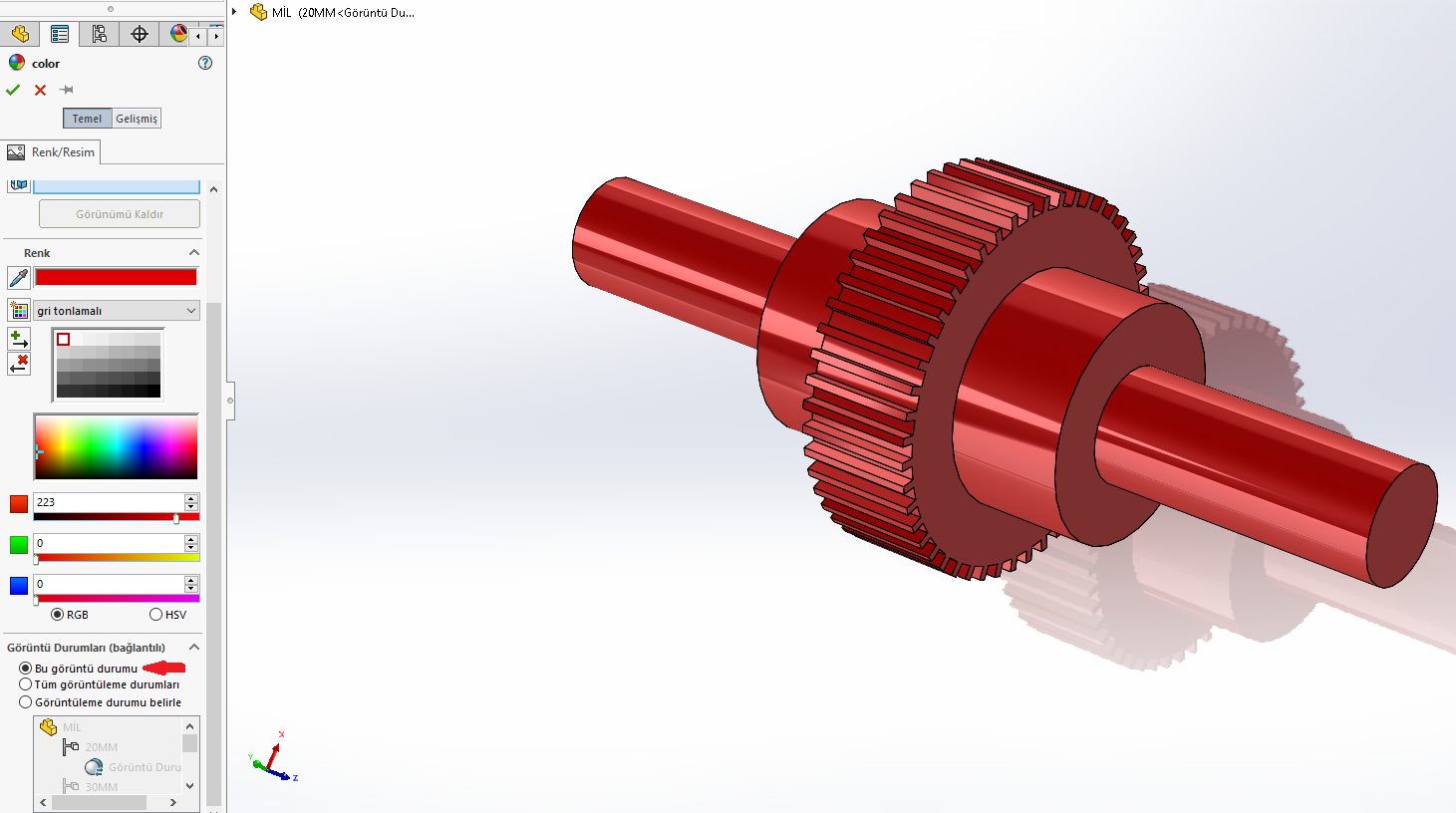

5- Bu aşamada renk paleti açılmış olacaktır. İstediğiniz rengi oluşturarak görselde gösterildiği şekilde “Görüntüleme Durumları” seçeneklerinde “Bu görüntü durumu” seçili olduğundan emin olunuz. İşlemi onayladıktan sonra aktif konfigürasyonunuzun görünümüne renk tanımlamış oluyorsunuz.
6- Kalan iki konfigüsyonumuzda da aynı işlemleri uyguluyoruz.
2.Yöntem
1- İlk yöntemde anlatılan ilk 3 adımı tekrarlayarak görüntü durumlarını konfigürasyonlara bağlıyoruz. Bu işlemi gerçekleştirmezsek tek bir konfigürasyonda yaptığımız renk değişikliği diğer konfigürasyonları da etkileyecektir.
2- Görünüm rengi değişikliği yapmak istediğiniz konfigürasyona sağ tıklayın ve açılan sekmelerden “Özellikler” seçeneğine tıklayınız.
3- Açılan pencerede “Konfigürasyona özel renk kullan” seçeneğini aktif hale getirerek renk seçiminizi yapınız.
Sonuç olarak anlatılan iki yöntem ile konfigürasyonlarınıza özel renk atamaları yaparak tasarım sürecinizde daha efektif ve hızlı çalışabilir, çalışmalarınızı minimalleştirebilirsiniz.
Hazırlayan: Uyg. Müh. Onur Uyar
