SprutCAM’de Robot ile Frezeleme
By Şeyda Mansıroğlu
SprutCAM’de Robot ile Frezeleme
SprutCAM Robot kullanarak frezeleme ile ilgili operasyonları ve püf noktaları biliyor musunuz?
İlk olarak yapmamız gereken SprutCAM’de yeni bir proje oluşturmak. Oluşturulan bu projenin ardından ise;

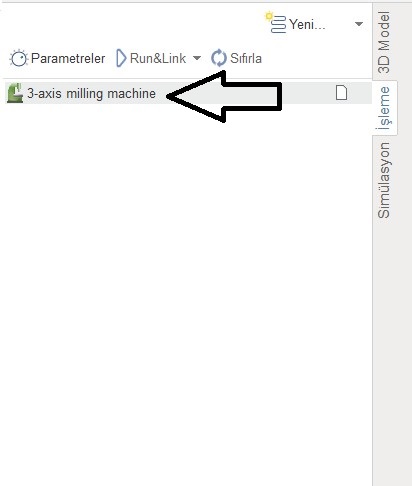

- İşleme Sekmesi içerisinden 3-axis milling machine’e çift tıklanır

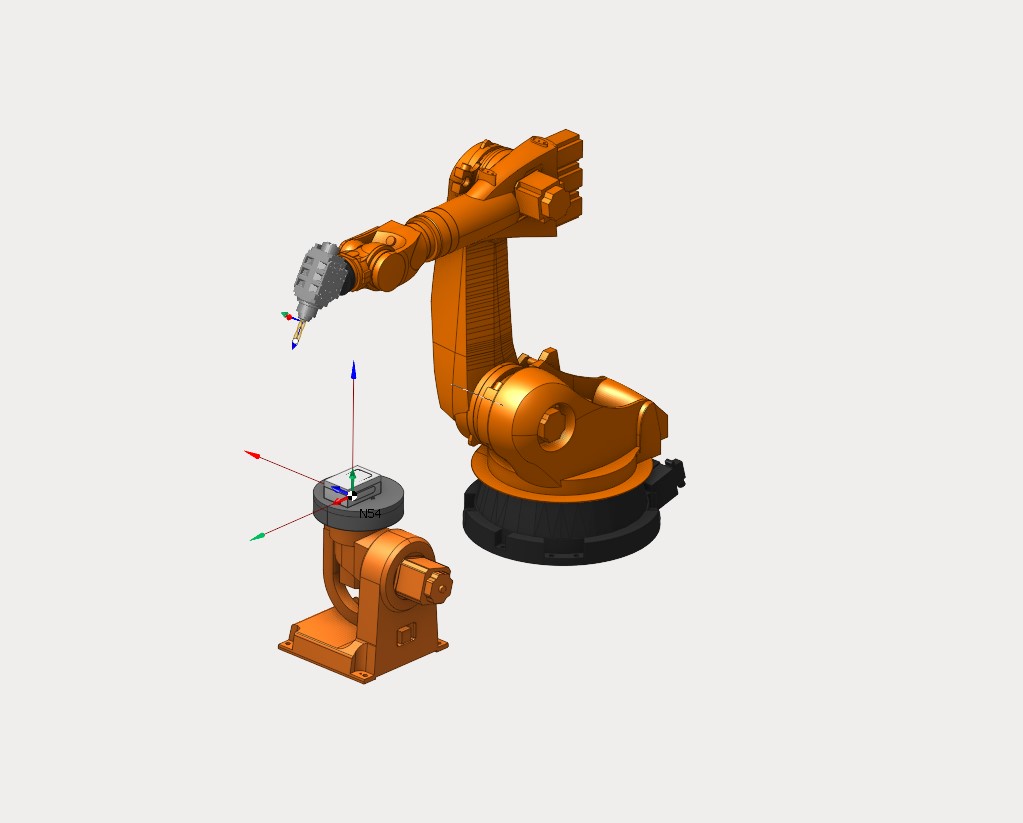

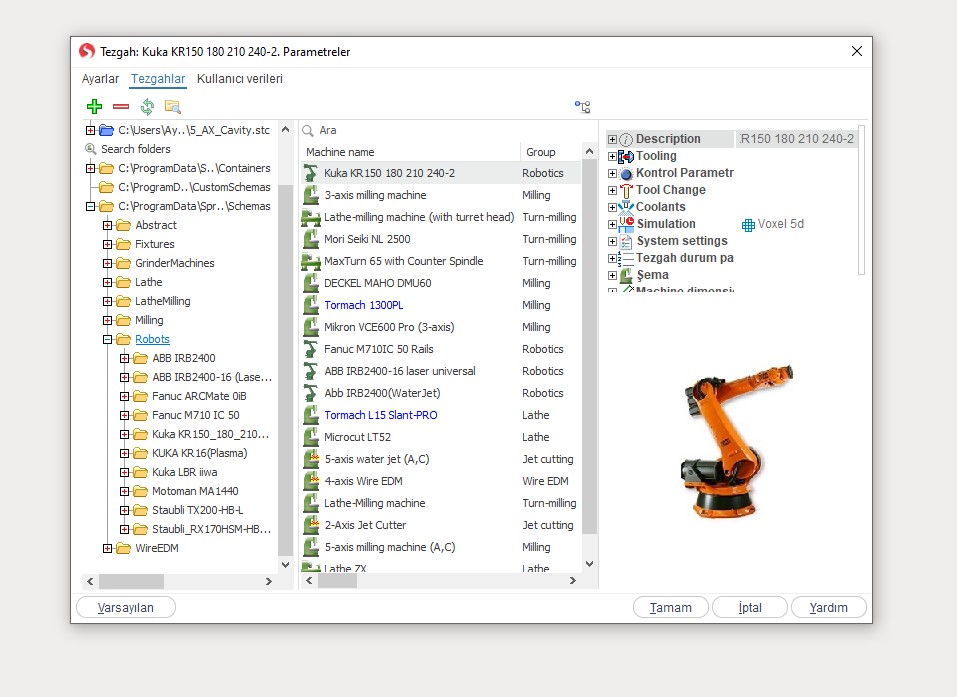

- Açılan Pencereden Tezgahlar seçilir ve Ardından işlem yapacağımız robot programa çağırılır.
Artık robot programa çağırıldığına göre bir sonraki adım çalışacak parçanın yani iş parçasının programa çağırılması işlemine geçilir;
- 3d-model sekmesi seçilir,

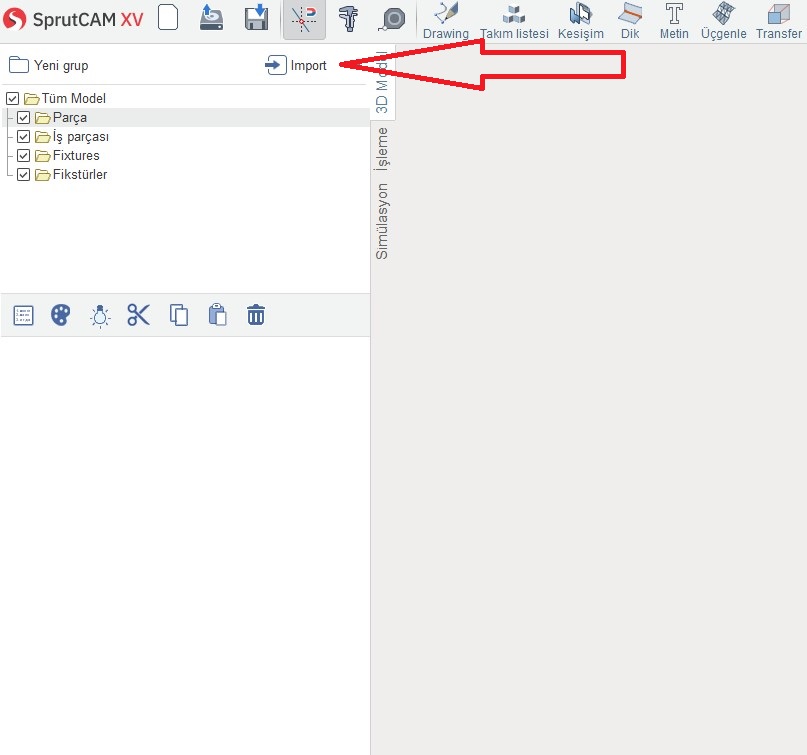

- Hemen ardından Import butonuna basılarak çalışacağımız parçanın hedef konumuna gidilir ve parça programa çağırılır.
!!! Önemli bir detay olarak işleme sekmesine geri dönüldüğünde çağırdığınız parçayı bazı zamanlarda ekranda göremeyebilirsiniz telaşa kapılmayın. Aslında parçanız programda sadece onu göremiyorsunuz.

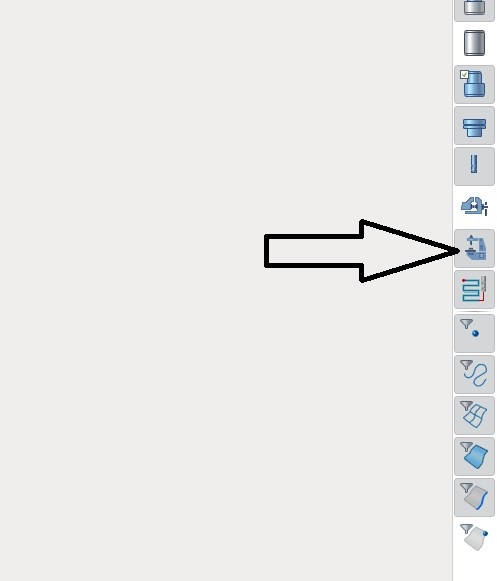

Programın hemen sağ tarafındaki makine görünümünü kapat butonuna tıklarsanız parçanızın aslında çağırmış olduğunuz robot modelin altında kaldığını göreceksiniz.
Çağırılan parçayı işleme tablasına almak için;

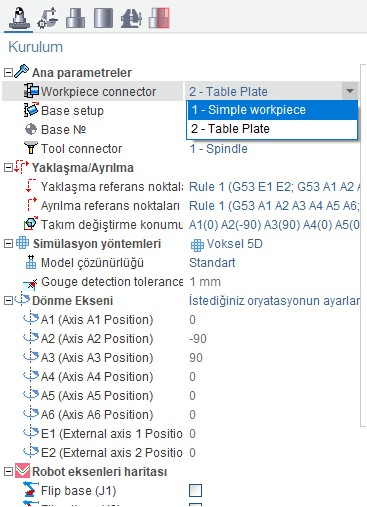

- Kurulum sekmesindeki Workpiece Connector yanındaki aşağı okuna basılarak Table Plate seçilir.
Çağırılan parça artık işleme tablasında (Table plate) olduğuna göre parçaya yapılacak operasyonlara başlanabilir.

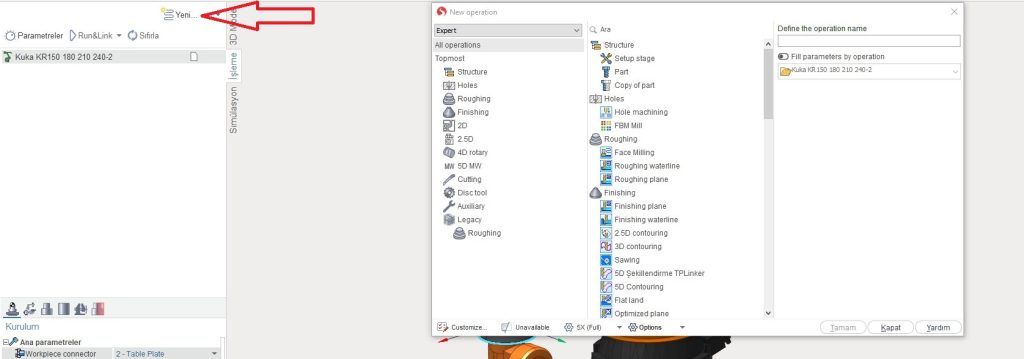

- Bunun için işe yine işleme sekmesinde bulunan ve ekranın solunda üstte bulunan yeni butonuna tıklanarak New Operation sayfası açılır ve buradan yapılmak istenilen işlem seçilir.
SprutCAM’de robot frezeleme işlemenin giriş aşamasından ana hatlarıyla bahsettik.
Eğer bir robotunuz varsa ve bunu hala el ile programlıyorsanız mutlaka bize danışmalısınız. SprutCAM ile robot programlamak el ile programlamaya göre %1000 oranında üretim süreçlerinizi hızlandıracaktır.
Hazırlayan: Uyg. Müh. Aykut Çakar
