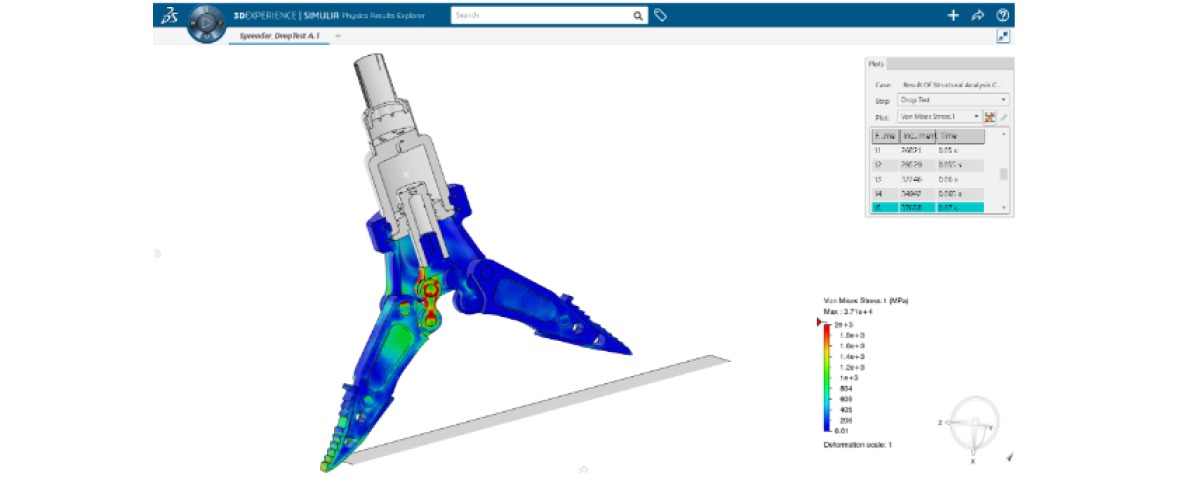

Structural Mechanics Engineer içerisindeki material calibration uygulaması, bir dizi deneysel test verisinden kullanılabilir bir malzeme modeli türetmenizi sağlar.
Bu makalede, A356 alüminyum malzemesi için gerilme-gerinim(stress-strain) test verisi mevcut bunu kullanarak isotropik johnson-cook malzeme modeli için parametreleri kalibre edelim.
Aşağıdaki iş akışına göre her adımı inceleyelim.
İlk olarak pusuladan bize atanan roller içerisinden structural mechanics engineer rolü içindeki material calibration uygulamasını çalıştıralım.
Elimizdeki test verilerini “test data” bölümünden import edebilirsiniz. Burada yapılan testin tipini(tek eksenli,çok eksenli, hacimsel testler) belirleyelim.
İzotropik elastikiyete ve Johnson-Cook plastisitesine sahip bir elastik-plastik malzeme modeli tanımlayalım.
Bir malzemenin tepki eğrisini tanımlamak için kullanılabilen iki farklı hesaplama modu vardır: analitik mod ve sayısal mod. Analitik mod daha hızlıdır, ancak daha az malzeme modeli için kalibrasyonu destekler. Sayısal mod daha yavaştır, ancak bu örnek için kullanılan elastik-plastik modeller de dahil olmak üzere daha fazla malzeme modeli için destek sağlar. Bu nedenle, sayısal modu kullanalım.
Test verisi ile malzeme yanıtı grafiklerini ayırt etmek için grafiği özelleştirelim. Test verisini mavi renk olarak ayarlıyoruz.
Grafiği incelediğimizde elastik bölgenin eşleştiğini fakat plastik bölgede farklılıklar olduğunu görüyoruz. Kalibrasyon süresini kısaltmak için elastik paramatreleri kalibrasyondan çıkaracağız. Sadece Johnson-Cook parametrelerini kalibre edelim.
“Execute” komutu ile kalibrasyonu başlatalım. Kalibrasyon tamamlandıktan sonra orjinal test verileri ile grafiklerin eşleştiğini ve parametrelerin değiştiğini görebilirsiniz.
Elde ettiğimiz verileri SIMULIA içerisinde yapısal, termal gibi analizlerde kullanmak üzere “Create Material ” komutu ile malzemeyi oluşturalım.
Hazırlayan: Uyg. Müh. Hüseyin BAYRAM
