SOLIDWORKS Electrical Kütüphane Yönetimi
By Şeyda Mansıroğlu
SOLIDWORKS Electrical, verilere dayalı bir sunucu veri tabanı programıdır. Oluşturulan her öğeye, gelecekteki kullanıcılar tarafından kolayca erişilebilir. Ancak, zamanla eklenen yeni öğelerle birlikte kütüphaneler büyür ve günlük öğe aramalarının daha fazla bilgi içermesi gerekir. İşaretlenmezse, parça ve sembol aramaları yavaşlayabilir.
Bu blogda, ortamınızın en yüksek verimlilikte çalışmaya devam etmesini sağlamak için, birkaç kısa ipucu önerisinde bulunacağız.
Bölüm 1- Kütüphane Oluşturma

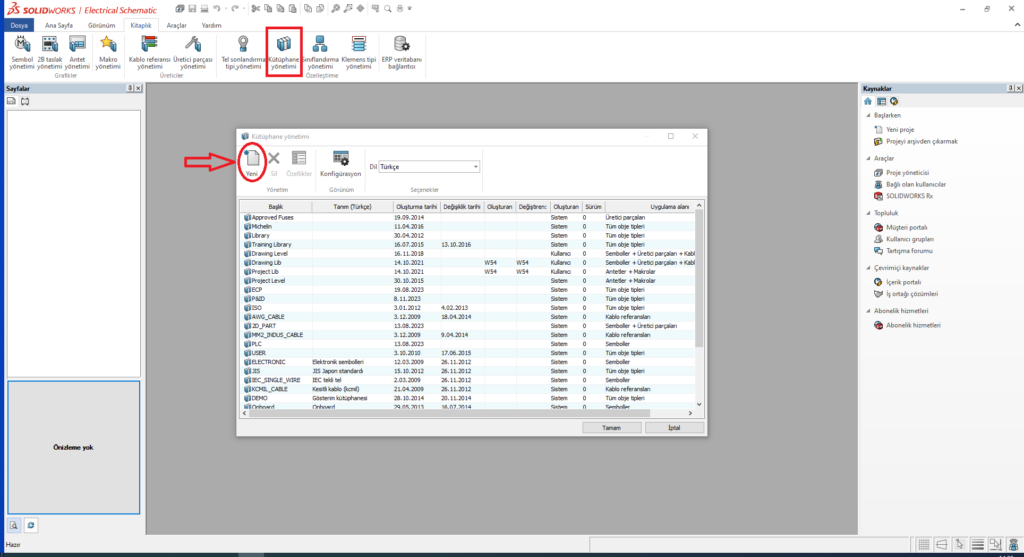

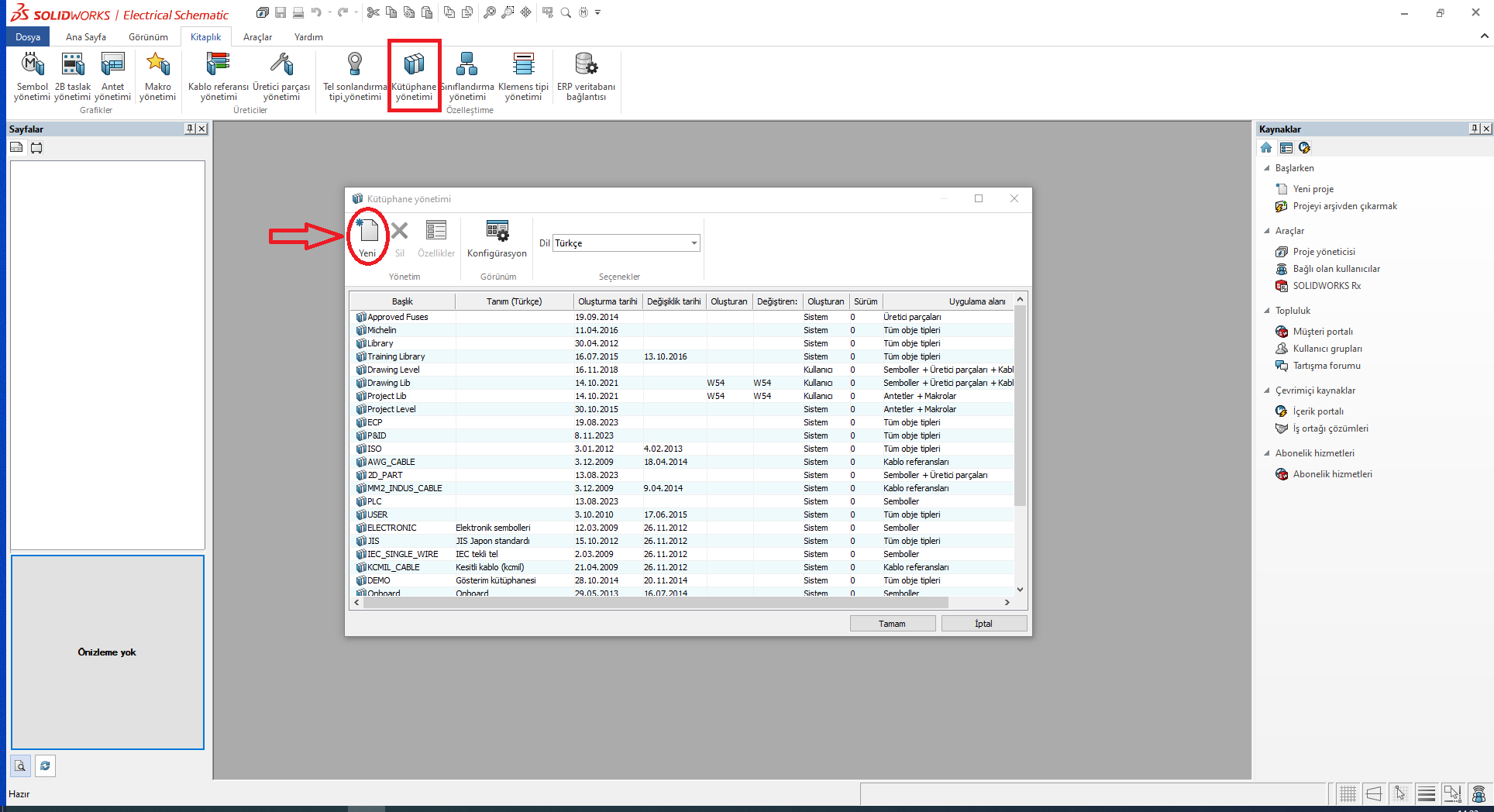

Bir kütüphane oluşturmak için kitaplık sekmesinden Kütüphane Yönetimini başlatmanız gerekecektir. Aşağıdaki resimde kütüphanemizde zaten çeşitli kategorilerin bulunduğunu görebilirsiniz. ‘Yeni’ seçeneğini seçerek yeni bir kütüphane oluşturabiliriz.

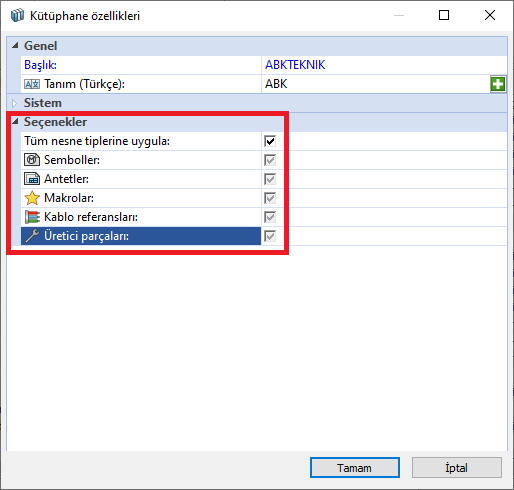

Aşağıdaki görselde kütüphanemize isim ve açıklama verdik. Ayrıca kütüphaneye abone olmasına izin vermek istediğiniz şeyleri seçip seçebileceğinizi de fark edeceksiniz. Bunlar Semboller, Üretici parçaları, Kablo referansları, makrolar ve başlık bloklarıdır.
2- Kütüphaneye Bileşen Ekleme

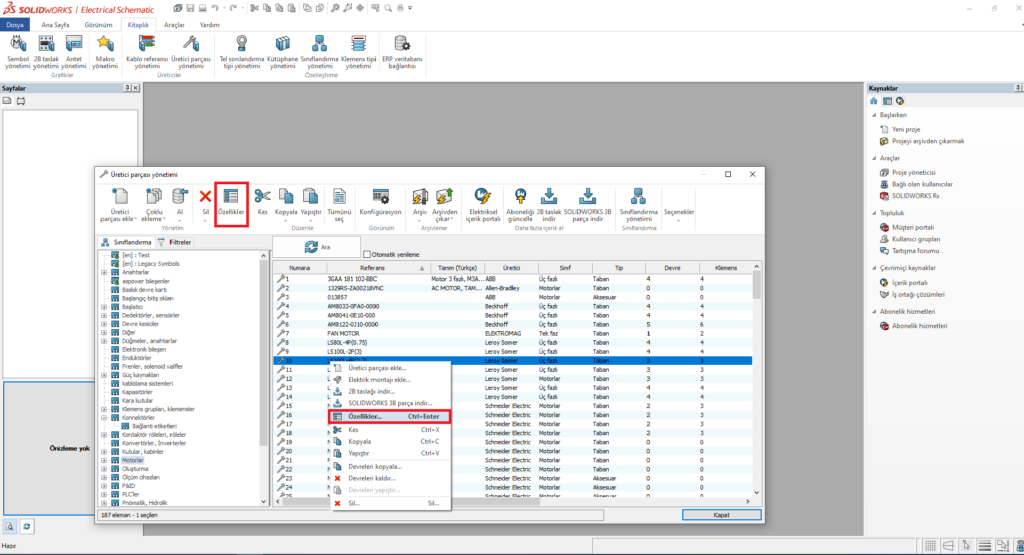

Kitaplığınızı oluşturduktan sonra üreticinizin parçalarınızı kütüphaneye eklemeniz gerekir. Bunu yapmak için Üretici Parça Yönetimi’ni başlatın ve kütüphaneye eklemek istediğiniz bileşenleri bulun, sağ tıklayarak özellikler seçin veya parça seçiminden sonra üst bölümde bulunan özellikler seçeneğini seçin.

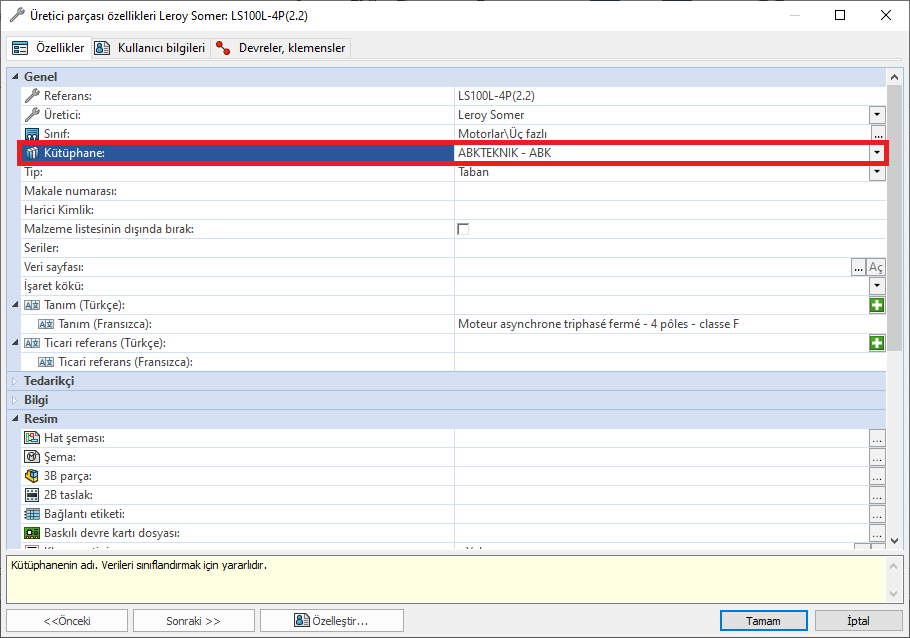

Aşağıdaki diyalog kutusunda üreticinin parçalarının abone olduğu kütüphaneyi seçebileceğinizi göreceksiniz. Ayrıca, sınıflandırmalarda tanımlananlar yerine kullanılacak olan bu bileşenler için varsayılan Hat diyagramı sembollerini, şematik sembolleri, 3B parçaları, 2B Taslakları ve Bağlantı etiketlerini tanımlayabildiğinizi göreceksiniz.
3- Malzeme Arama (Filtreleme)

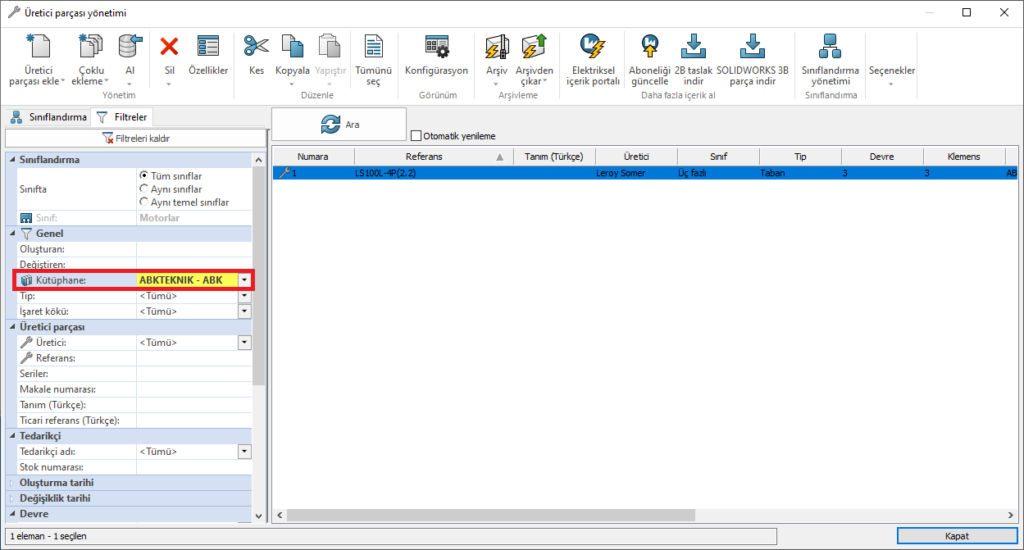

Bileşenleri kitaplığa uyguladıktan sonra, kitaplığı kriteriniz olarak kullanarak aramayı filtreleyebilirsiniz.
Hazırlayan: Uyg. Müh. Onur Varol
