SOLIDWORKS içerisinde bulunan teknik resim ortamına alternatif konum görünümü, bir montajdaki bileşenlerin farklı konumlarını göstermek için kullanılan bir özelliktir. Bu özellik sayesinde, montajı farklı konumlarında görüntüleyebilir ve gerektiğinde bileşenleri taşıyabilirsiniz.
Alternatif Konum Görünümü eklemek için aşağıdaki adımları izleyebilirsiniz:
1– İlk olarak, Alternatif Konum Görünümü için gereken oryantasyonu kullanarak montajın bir model görünümünü ekleyin. Bu şekilde, montajı başlangıç konumuna yerleştirmiş olursunuz.
2– Ardından, Alternatif Konum Görünümü özelliğini kullanmak için “Teknik Resim” araç çubuğunda veya “Ekle” menüsünde “Teknik Resim Görünümü” seçeneğine tıklayın.
3-Konfigürasyon altında, yeni bir konfigürasyon oluşturmak veya var olan bir konfigürasyon seçmek için bir seçenek belirleyin. Yeni bir konfigürasyon oluşturmak için varsayılan adı kabul edebilir veya istediğiniz bir adı yazabilirsiniz. Var olan bir konfigürasyon seçmek için ise listeden istediğiniz montaj konfigürasyonunu seçin.
4-“Ok” düğmesine tıklayarak devam edin. Sonuçlar şu şekillerden biriyle oluşur:
a. Yeni konfigürasyon: Montaj belgesi henüz açık değilse, otomatik olarak açılır. Montajın görünüm oryantasyonu teknik resim görünümünün oryantasyonuna dönüşür. Montaj, “Bileşeni Taşı” PropertyManager’ı açılmış ve “Serbest Sürükle” etkinleştirilmiş olarak görüntülenir. 5. adıma geçebilirsiniz.
b. Var olan konfigürasyon: Seçtiğiniz konfigürasyonun alternatif konumu, teknik resim görünümünde görünür ve PropertyManager kapanır. Görünüm tamamlanmıştır ve başka bir işlem yapmanıza gerek yoktur.

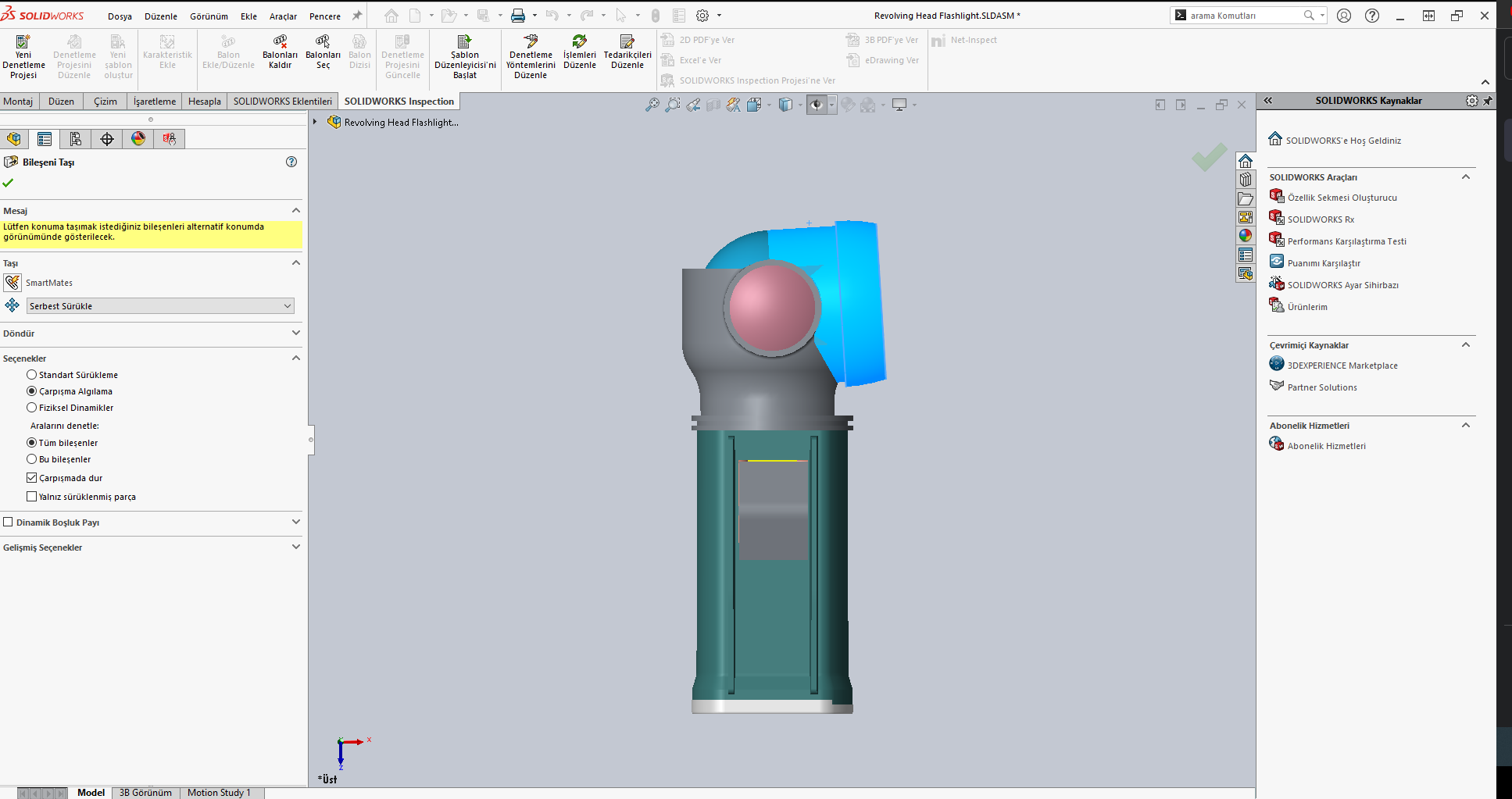

5-Bileşenleri istediğiniz konuma taşımak için “Bileşeni Taşı” araçlarından birini kullanın. PropertyManager’da, “Seçenekler” altında, hareketi durdurmak için “Çarpışma Algılama” ve “Çarpışmada dur” seçeneklerini işaretleyin.
Teknik resim sayfamıza geri döndüğümüzde görünümümüz oluşmuş oldu.
Hazırlayan: Uyg. Müh. Furkan KARASU
